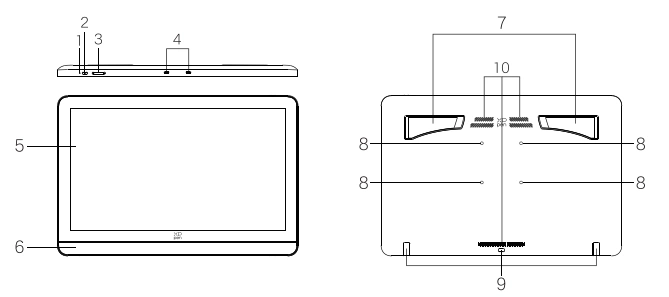

Интерактивный дисплей Artist Pro 19 (2-е поколение)

1. Световой индикатор

1.1 Нажмите кнопку питания, чтобы включить устройство. Синий индикатор будет светиться постоянно. Нажмите кнопку питания снова, чтобы выключить устройство.

1.2 Режим ожидания. Оранжевый индикатор светиться постоянно.

1.3 В режиме графического планшета, нажмите и удерживайте кнопку питания в течение 3 секунд. Синий и оранжевый индикаторы будут мигать попеременно. Нажмите кнопку питания еще раз, чтобы вернуться в обычный режим.

2. Кнопка питания

3. Увеличение / Уменьшение яркости

4. Полнофункциональный порт USB-C *2

5. Дисплей/рабочая область

6. Подставка для запястья

7. Складная подставка

8. Отверстия для установки выдвижного VESA-кронштейна (75*75 мм)

9. Силиконовый противоскользящий коврик

10. Вентиляционные отверстия

- Футляр для пера H11 *1

Встроено:

Роллер-Стилус X3 Pro *1

Тонкий Стилус X3 Pro *1

Приемник Bluetooth для Беспроводного пульта быстрого доступа *1

Сменный колпачок кнопки для Тонкого Стилуса *1

Стандартные наконечники для Тонкого Стилуса *4

Стандартные наконечники для Роллера-Стилуса*2

Фетровые наконечники для Роллера-Стилуса*2

Экстрактор для наконечников *1

- Кабель 3-в-1 *1

- Кабель USB-C к USB-C *2

- Кабель USB-C к USB-A *1

- Адаптер питания PD *1

- Беспроводной пульт быстрого доступа ACK05 *1

- Перчатка для рисования *1

- Ткань для очистки *1

- Мешочек для наконечников *1

Встроено:

Стандартные наконечники для Тонкого Стилуса *5

Стандартные наконечники для Роллера-Стилуса *5

Фетровые наконечники для Роллера-Стилуса *5

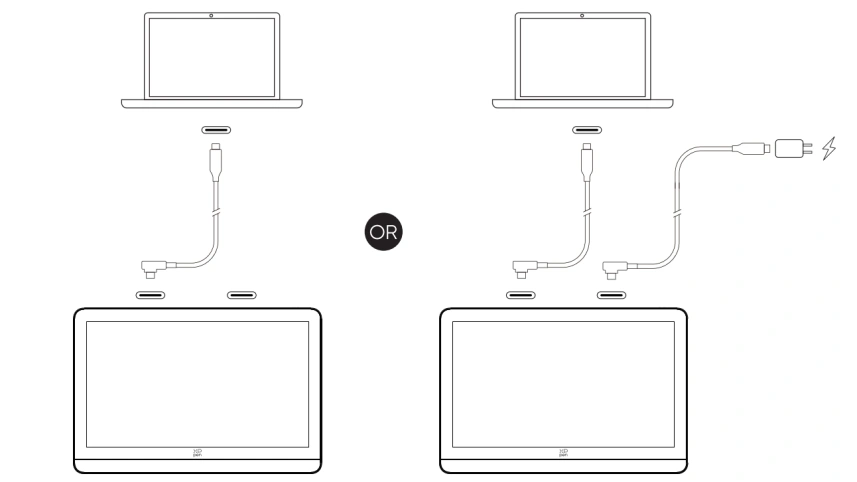

3.1 Подключение по USB-C

Подключение интерактивного дисплея к компьютеру через кабель USB-C к USB-C. Если интерактивный дисплей не включается, подключите его к адаптеру питания через другой кабель USB-C к USB-C.

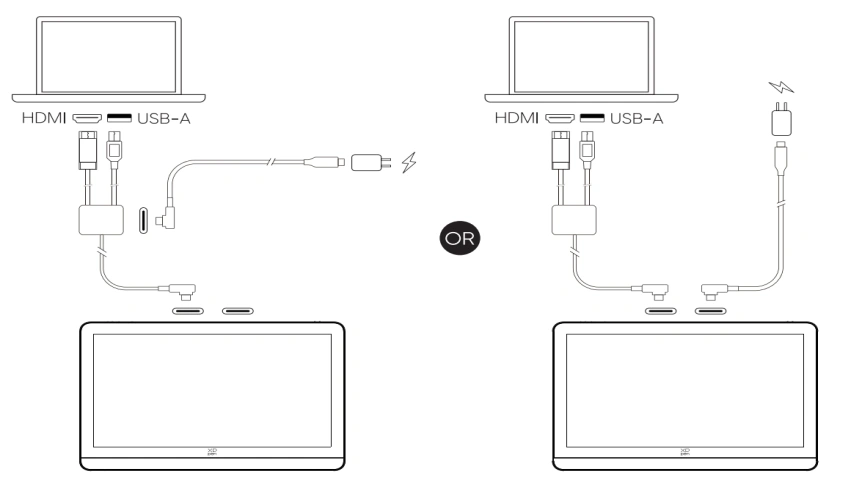

3.2 Подключение 3-в-1

3.2.1 Подключение к компьютеру через кабель 3-в-1

Используйте кабель 3-в-1 для подключения интерактивного дисплея к компьютеру через порты HDMI и USB-A.

3.2.2 Подключение к источнику питания через кабель USB-C к USB-C

Вариант 1: Используйте кабель USB-C к USB-C для подключения порта питания USB-C на кабеле 3-в-1 и адаптера питания PD.

Вариант 2: Используйте кабель USB-C к USB-C для подключения другого порта USB-C на интерактивного дисплея и адаптера питания PD.

* Если ваш компьютер имеет несколько интерфейсов HDMI/DP, подключайтесь к интерфейсу независимой видеокарты.

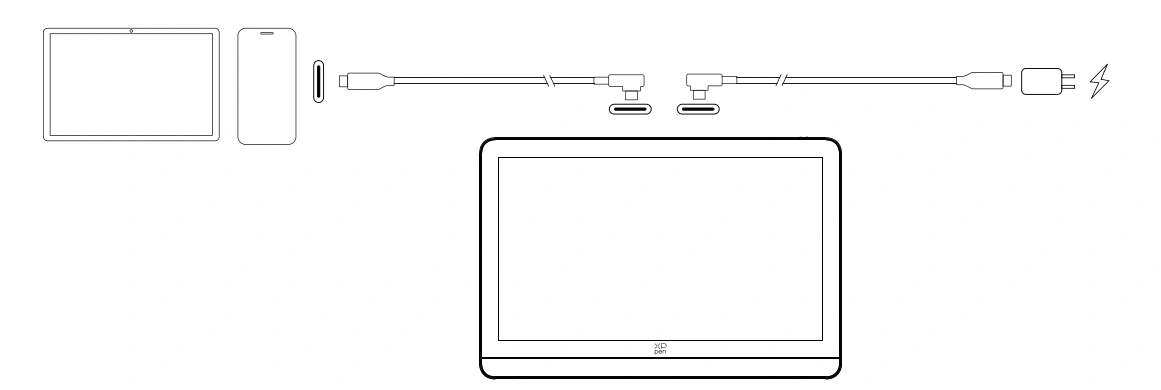

3.3 Подключение Android устройства

3.3.1 Подключите интерактивного дисплея к вашему Android устройству напрямую через кабель USB-C к USB-C.

3.3.2 Подключите интерактивного дисплея к адаптеру питания через другой кабель USB-C к USB-C.

* пожалуйста, ознакомьтесь с информацией на официальном сайте XPPen для проверки совместимых моделей телефонов/планшетов Android.

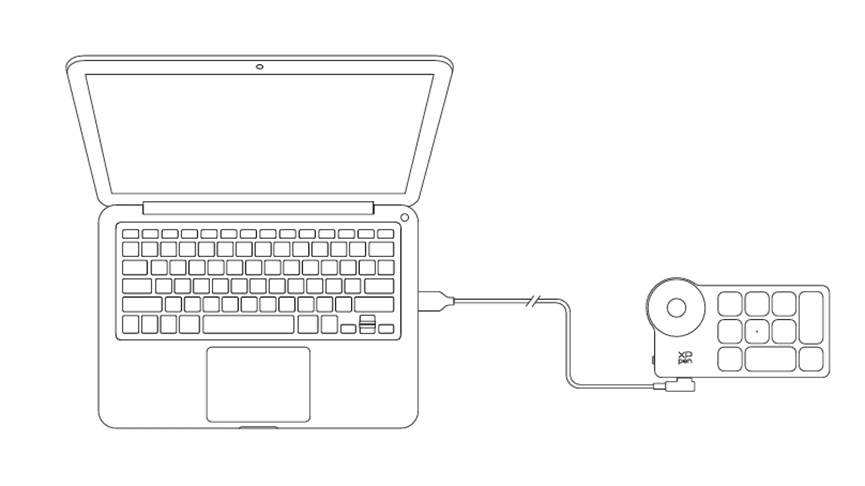

4.1 Проводное подключение

Подключите Беспроводной пульт быстрого доступа к компьютеру через кабель USB-C к USB-A.

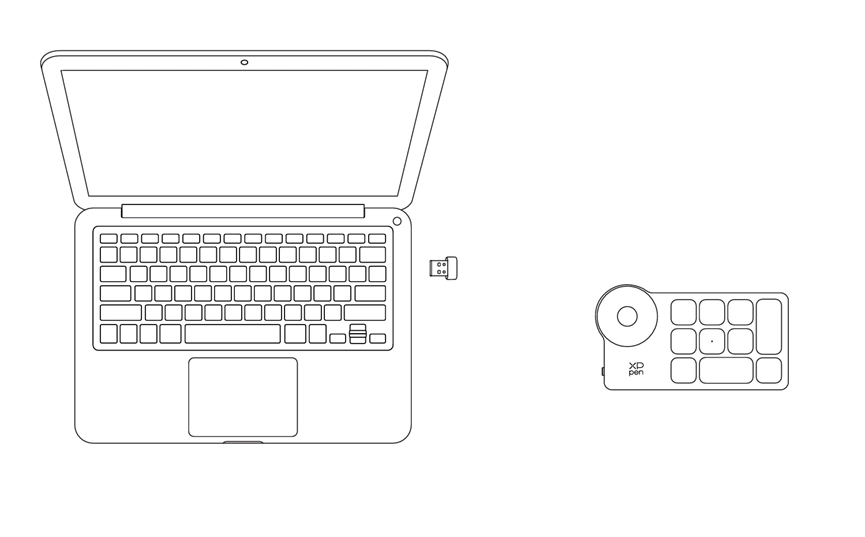

4.2 Подключение Bluetooth-приемника

Подключите приемник Bluetooth к компьютеру и сдвиньте выключатель питания, при этом индикатор всегда должен гореть синим цветом. Синий индикатор погаснет через 30 секунд.

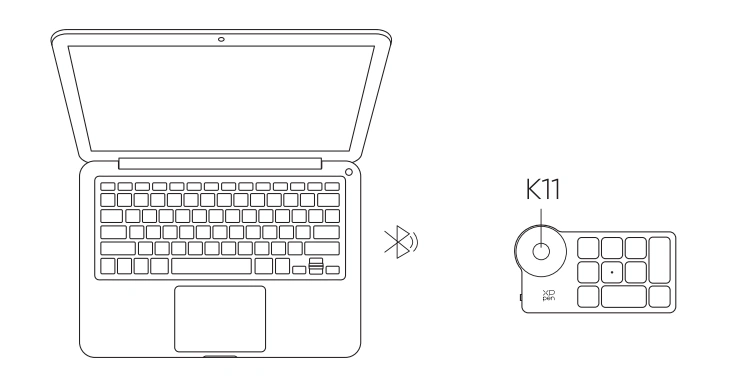

4.3 Прямое подключение по Bluetooth

4.3.1 Сдвиньте переключатель питания, и синий индикатор начнет медленно мигать. Затем продолжительно нажимайте клавиши быстрого доступа K11 в течение 6 секунд, чтобы войти в режим сопряжения по Bluetooth, при этом синий индикатор быстро замигает.

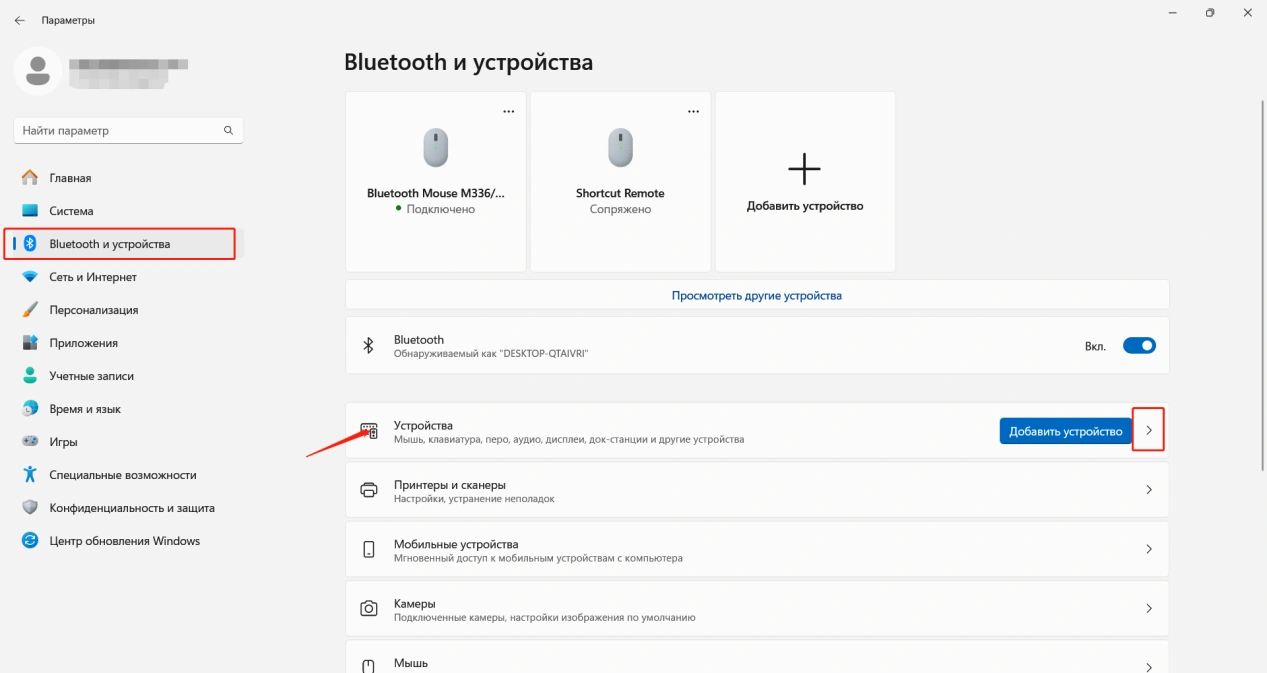

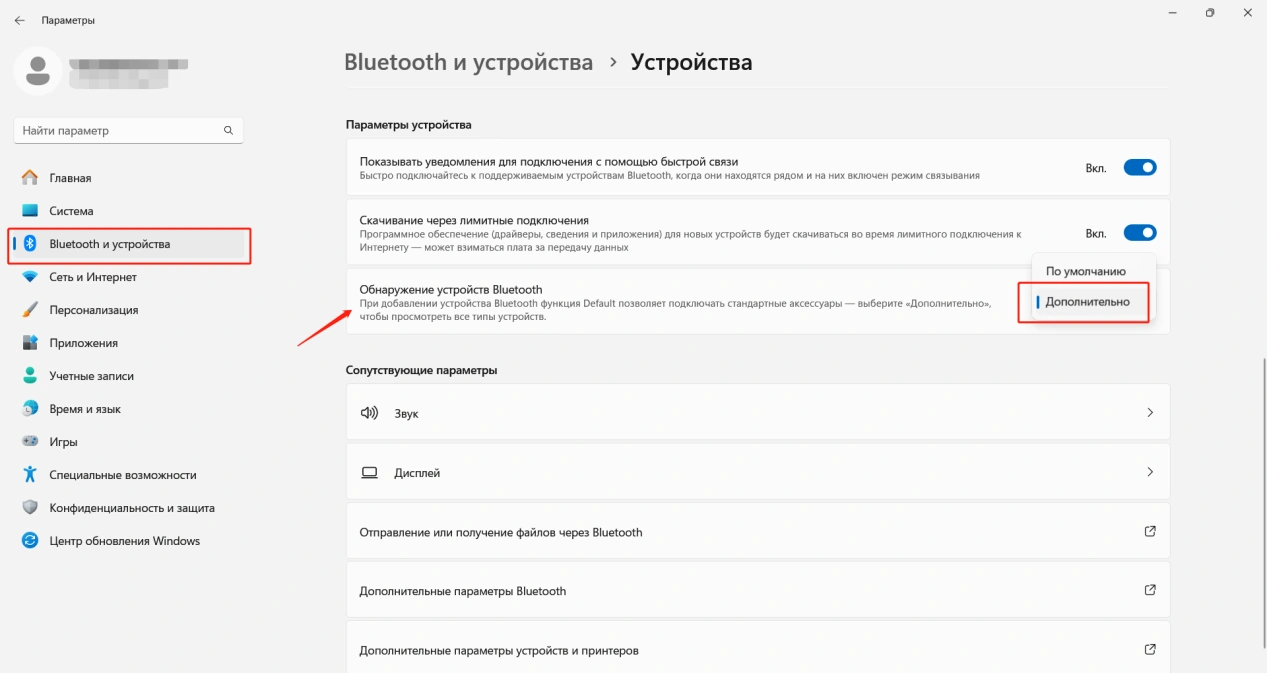

4.3.2 Включите Bluetooth на компьютере, добавьте устройство Bluetooth, найдите «Пульт быстрого доступа» и завершите сопряжение по Bluetooth, нажав на название устройства, при этом синий индикатор всегда будет гореть. Индикатор погаснет через 30 секунд.

4.3.3 Снова сдвиньте переключатель питания для выключения.

Windows 7 (или более поздняя версия)

macOS 10.13 (или более поздняя версия)

ChromeOS 88 (или более поздняя версия)

Android (USB3.1 DP1.2)

Linux

1.1 Убедитесь, что ваш интерактивный дисплей правильно подключен к компьютеру.

1.2 Посетите сайт XPPen (www.xp-pen.com), перейдите в раздел «Поддержка» и затем «Скачать». Выберите модель продукта и скачайте последний драйвер для вашей операционной системы.

1.3 Следуйте инструкциям для завершения установки драйвера.

Примечание:

a) Перед установкой, пожалуйста, закройте все антивирусные программы и графические программы.

b) Если на компьютере уже установлены драйверы других брендов, сначала удалите их.

c) Перезагрузите компьютер после завершения установки.

d) Для оптимальной работы вашего устройства рекомендуется использовать самую новую версию драйвера.

2.1 Windows

Распакуйте файл. Запустите файл "exe" от имени администратора и следуйте инструкциям для завершения установки.

2.2 Mac

Распакуйте файл, запустите файл "dmg" и следуйте инструкциям для завершения установки. Перейдите в Системные настройки -> Конфиденциальность и безопасность -> Доступность (Беспроводная связь: Системные настройки -> Конфиденциальность и безопасность -> Доступность и Bluetooth). Убедитесь, что опция PenTablet_Driver отмечена. В противном случае устройство и драйвер могут работать некорректно.

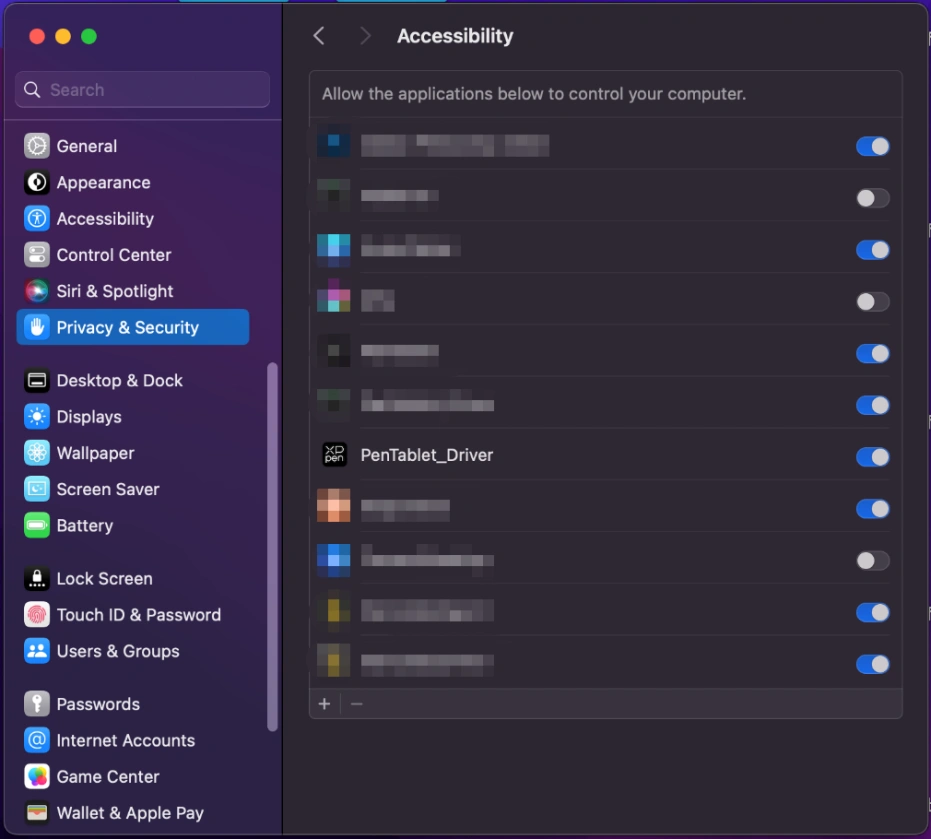

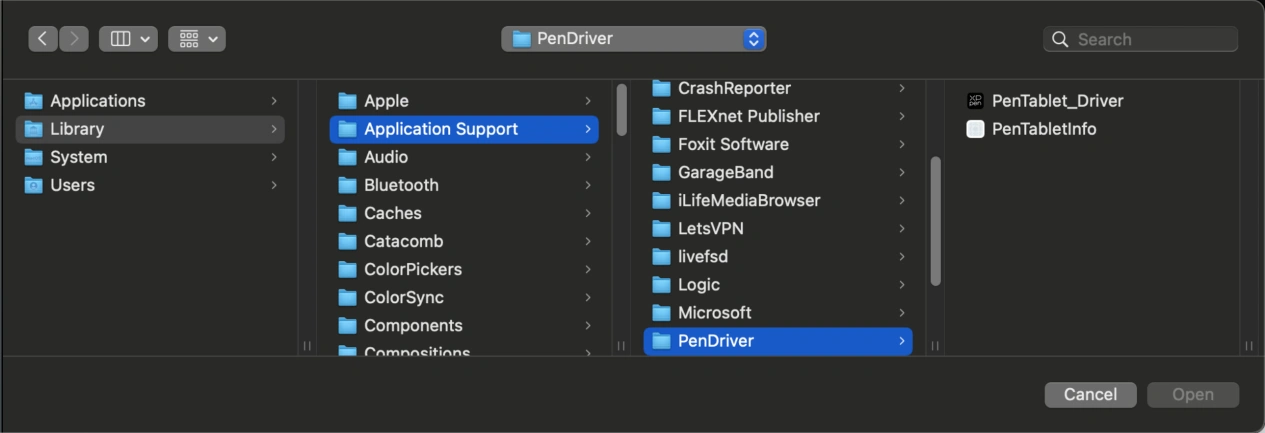

При отсутствии PenTablet_Driver в списке, перейдите в Библиотека ресурсов -> Application Support -> PenDriver, и добавьте драйвер вручную.

2.3 Linux

Deb: введите команду "sudo dpkg -i". Перетащите установочный файл в окно и выполните команду;

Rpm: введите команду "sudo rpm -i". Перетащите установочный файл в окно и выполните команду;

Tag.gz: Распакуйте файл. введите команду "sudo". Перетащите файл "install.sh" в окно и выполните команду.

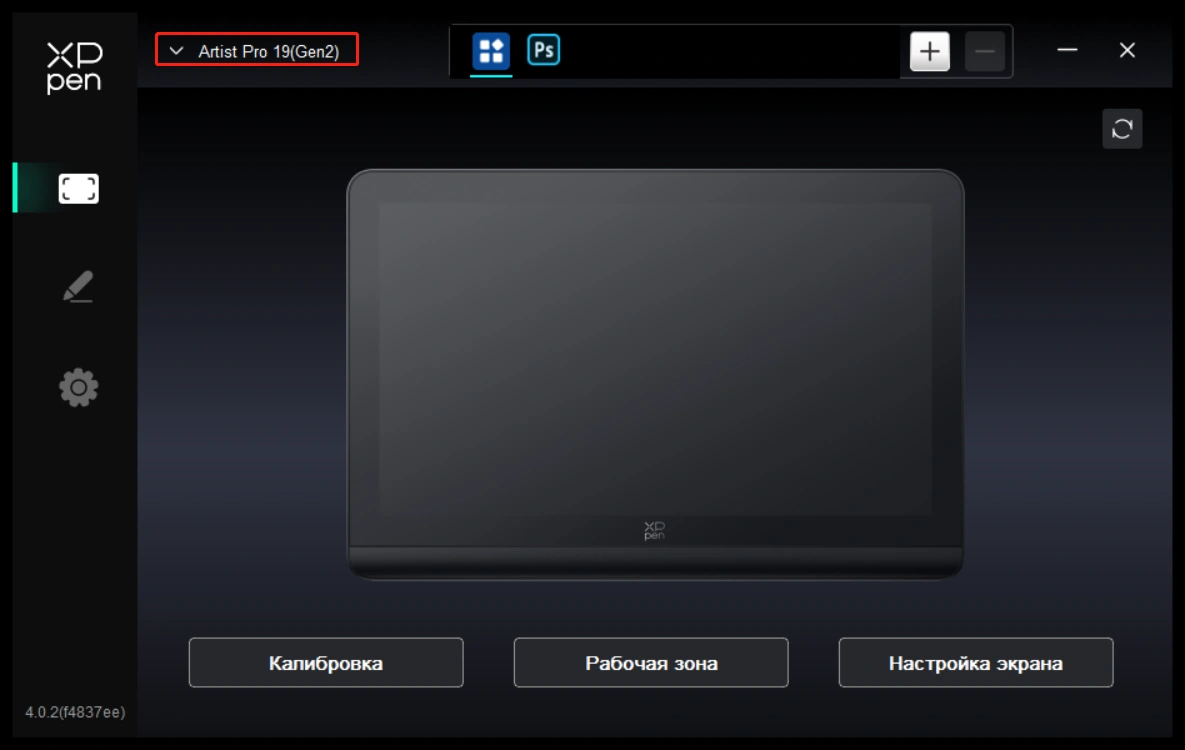

3.1 Подключение устройства

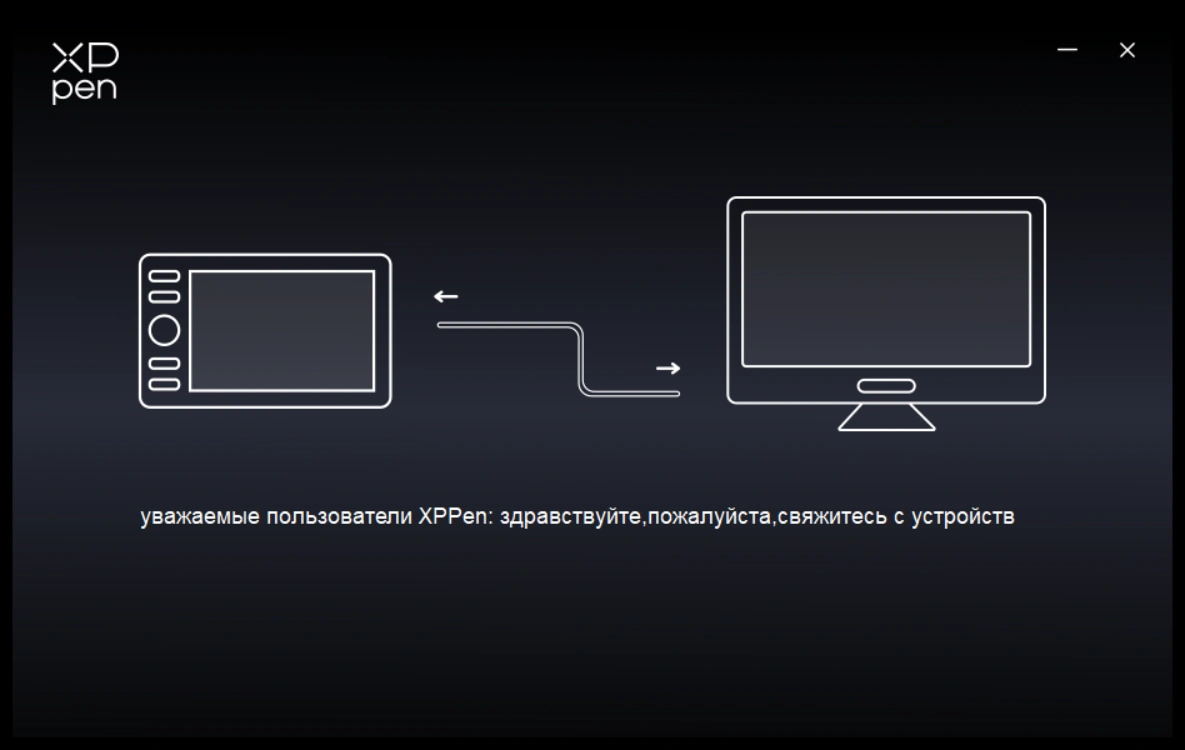

Если устройство не подключено или произошел сбой подключения, вы можете увидеть следующее уведомление. В данном случае попробуйте перезагрузить свой компьютер или драйвер или обратитесь за поддержкой к нашему сервисному персоналу.

При успешном подключении устройства к вашему компьютеру, название устройства будут отображаться в верхнем левом углу драйвера.

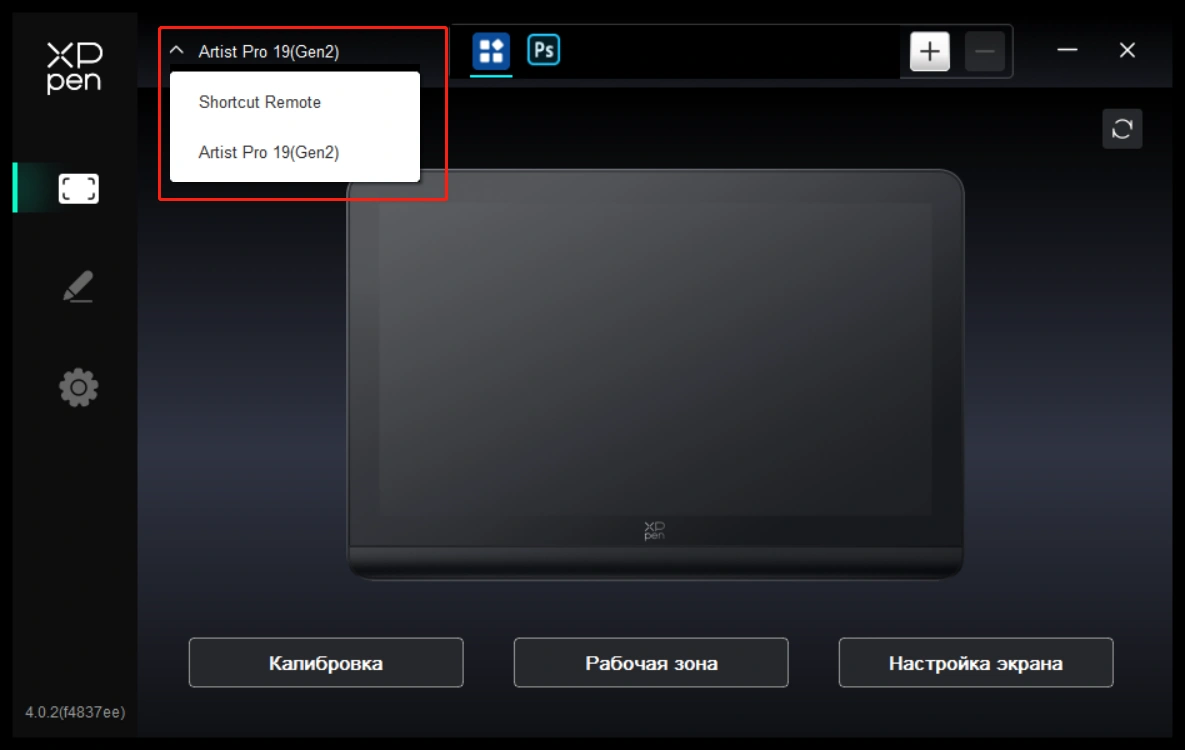

3.2 Переключение устройства

Вы можете одновременно подключить несколько устройств через драйвер. Отрегулируйте настройки конкретного устройства после переключения на это устройство, при этом все внесенные изменения будут применяться только к этому устройству.

3.3 Настройки драйвера

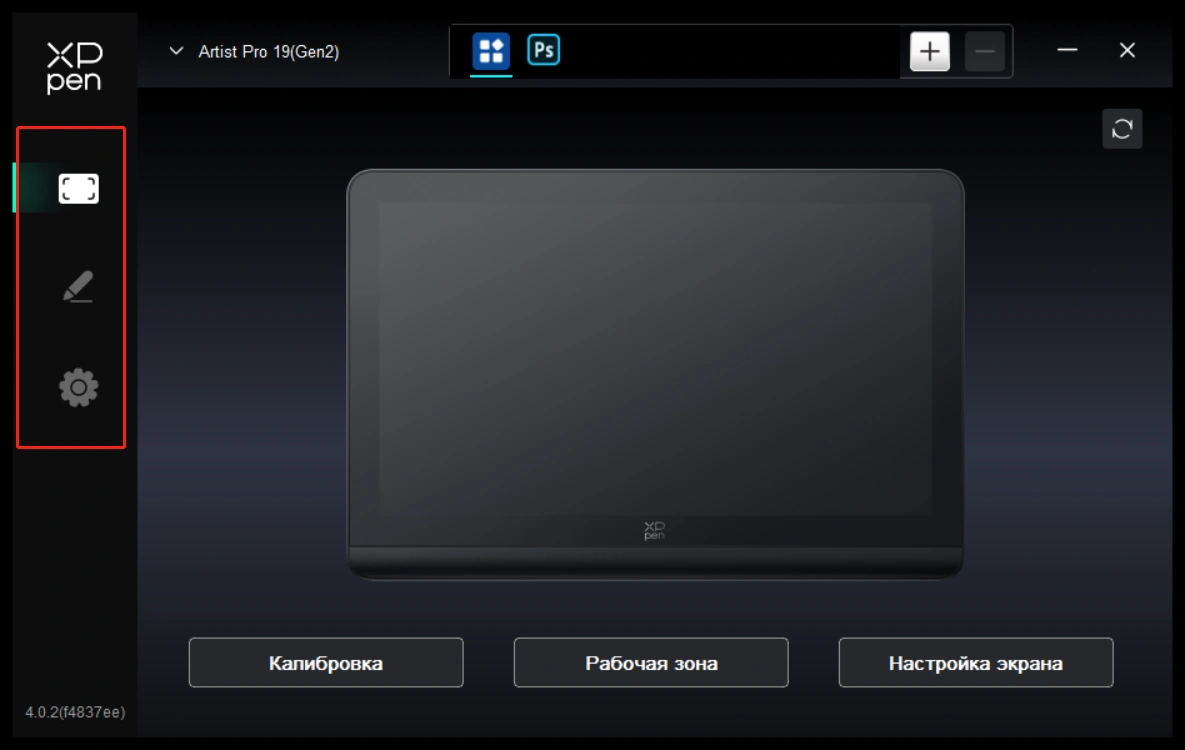

Нажимая на значки слева, вы можете переключаться между функциями драйвера. Сверху вниз они обозначают настройки устройства, настройки стилуса и настройки драйвера. Нажатие кнопки восстановления настроек по умолчанию в правом верхнем углу вернет устройство к заводским настройкам.

3.3.1 Настройки интерактивного дисплея

a) Калибровка

Держите стилус как обычно и нажмите на центр красного креста на мониторе, чтобы откалибровать смещение между стилусом и курсором.

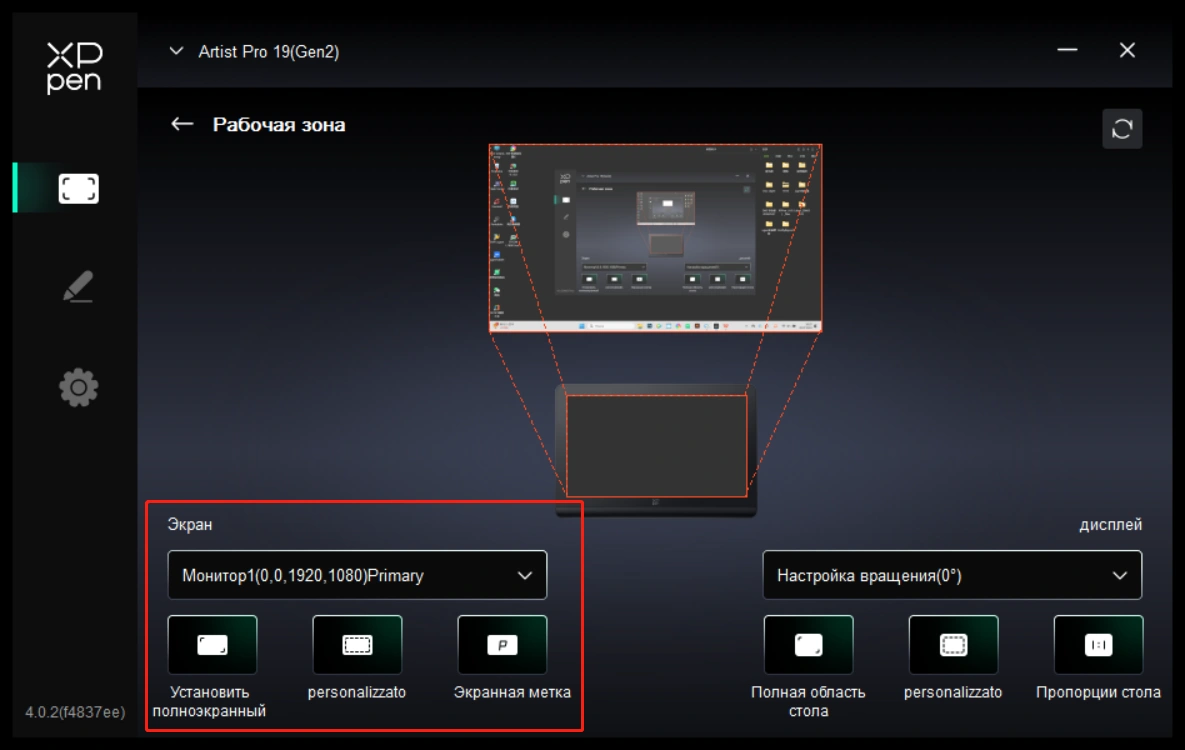

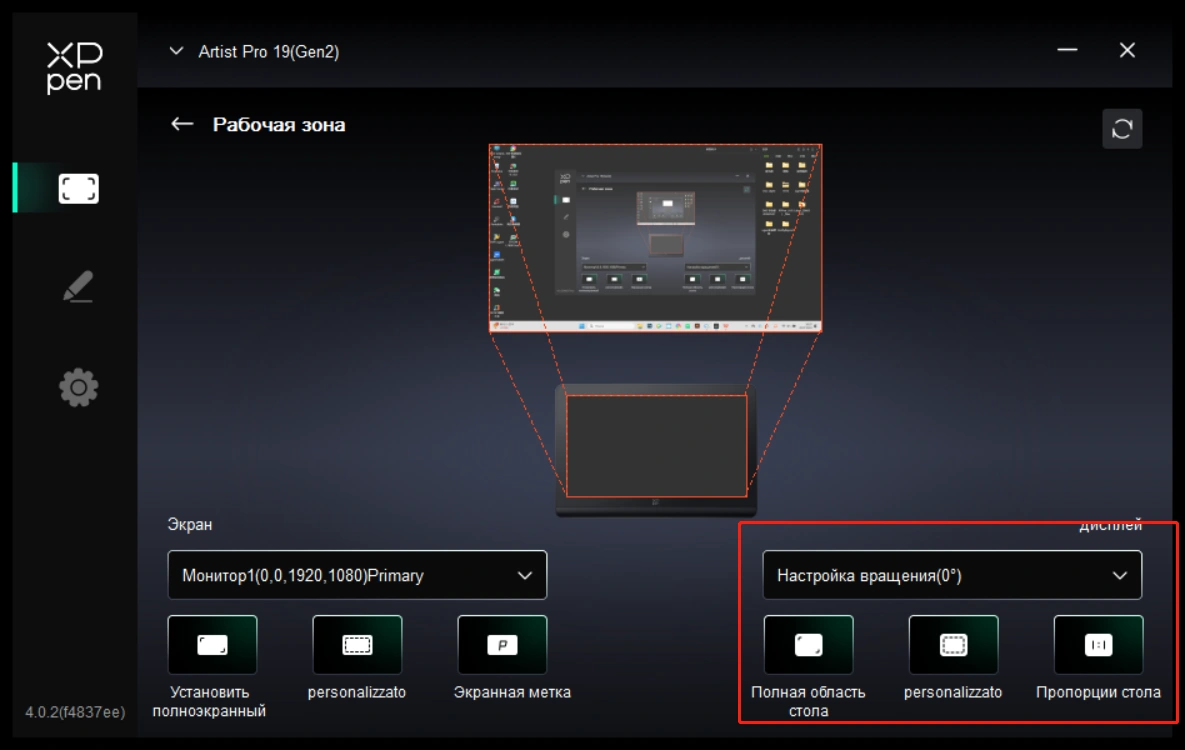

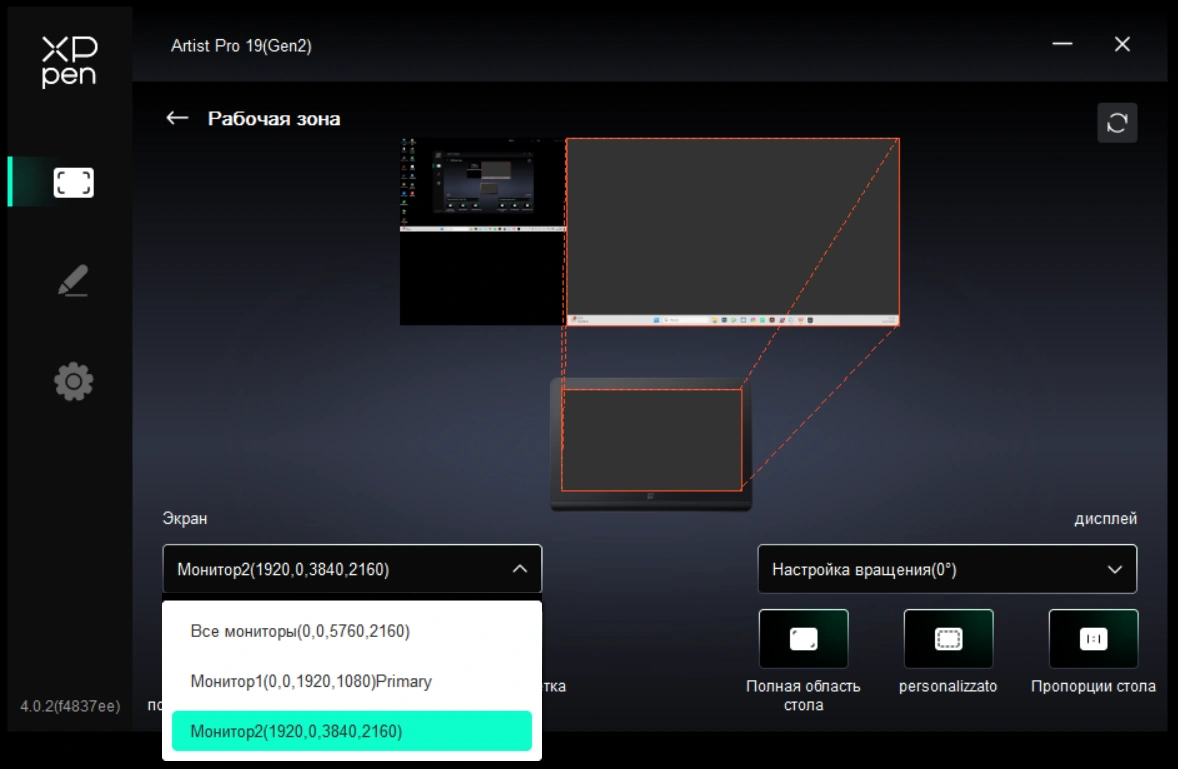

b) Рабочая область

Определите соответствие между рабочей областью устройства и областью отображения на экране.

Экран

Вы можете установить соответствие между областью отображения текущего монитора и устройством.

В случае использования нескольких мониторов в режиме дублирования, рабочая область устройства будет отображена на все мониторы. Когда стилус перемещается в рабочей области, курсор на всех мониторах перемещается одновременно.

Если в расширенном режиме используется несколько мониторов, перейдите на вкладки мониторов, чтобы выбрать один из мониторов, на который будет отображена рабочая область устройства.

Настройка области отображения монитора:

1.Установка полноэкранного режима: вся область выбранного монитора;

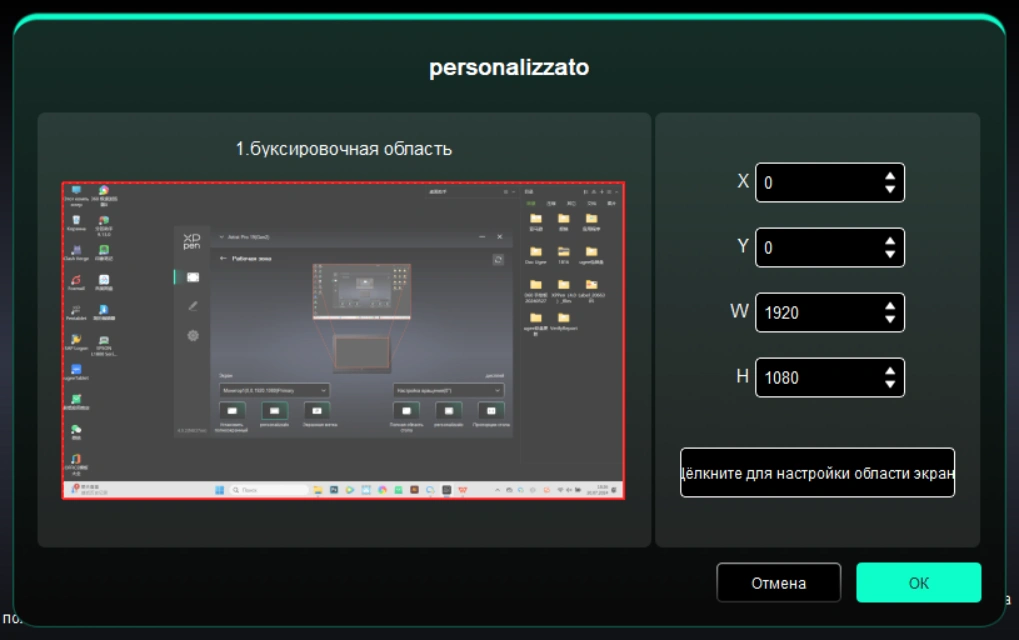

2.Настройка области экрана:

Перетащите, чтобы выделить область: перемещайте курсор из одной точки на экране в другую.

Нажмите, чтобы задать область экрана: кликните по верхнему левому углу и нижнему правому углу, чтобы выбрать их на мониторе.

Координаты: вручную введите координаты в соответствующие поля ввода для X, Y, W и H.

Идентификация:

Определение всех подключенных мониторов. Цифровой идентификатор будет отображаться в левом нижнем углу каждого монитора.

Дисплей

Настройка рабочей области устройства:

1.Полная область: доступна вся рабочая область устройства.

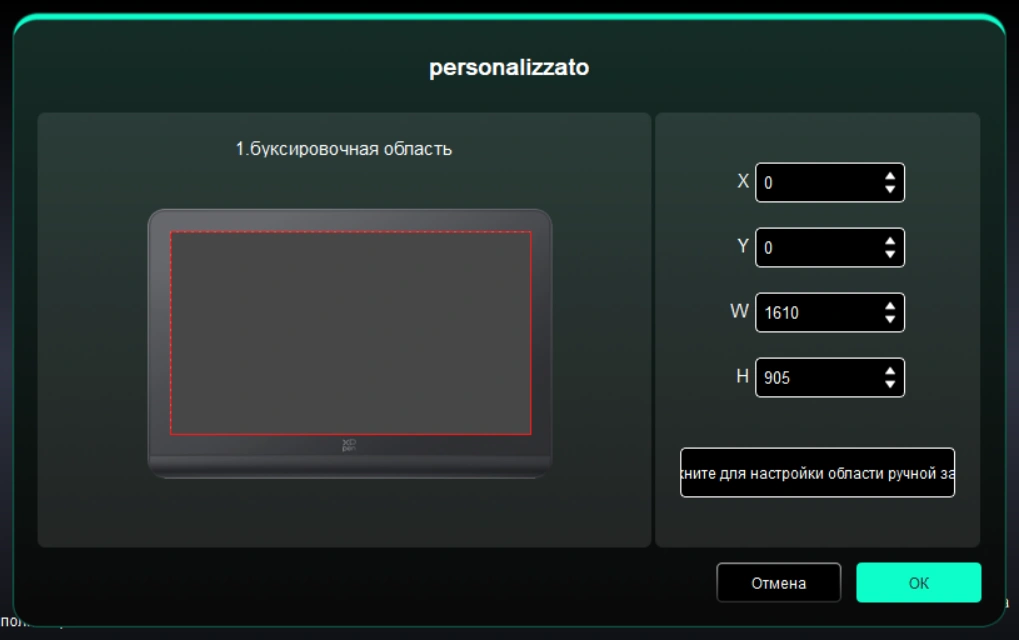

2.Настройка активной области:

Перетащите, чтобы выделить область: перетащите курсор из одной точки устройства в другую.

Нажмите, чтобы установить активную область: с помощью стилуса нажмите на верхний левый угол и нижний правый угол вашего устройства.

Координаты: вручную введите координаты в соответствующие поля ввода для X, Y, W и H.

3.Пропорция: пропорционально масштабируйте рабочую область вашего устройства и выбранную область дисплея.

Например: после выбора пропорции, при рисовании круга на устройстве, на экране появится круг, но какая-то часть рабочей области может не использоваться. Но если вы не выберете пропорцию и не нарисуете круг, то на экране круг может превратиться в эллипс.

Вращение:

Можно настроить устройство на 0°, 90°, 180° и 270° по часовой стрелке для использования.

Режим работы левой рукой: поворот на 180°.

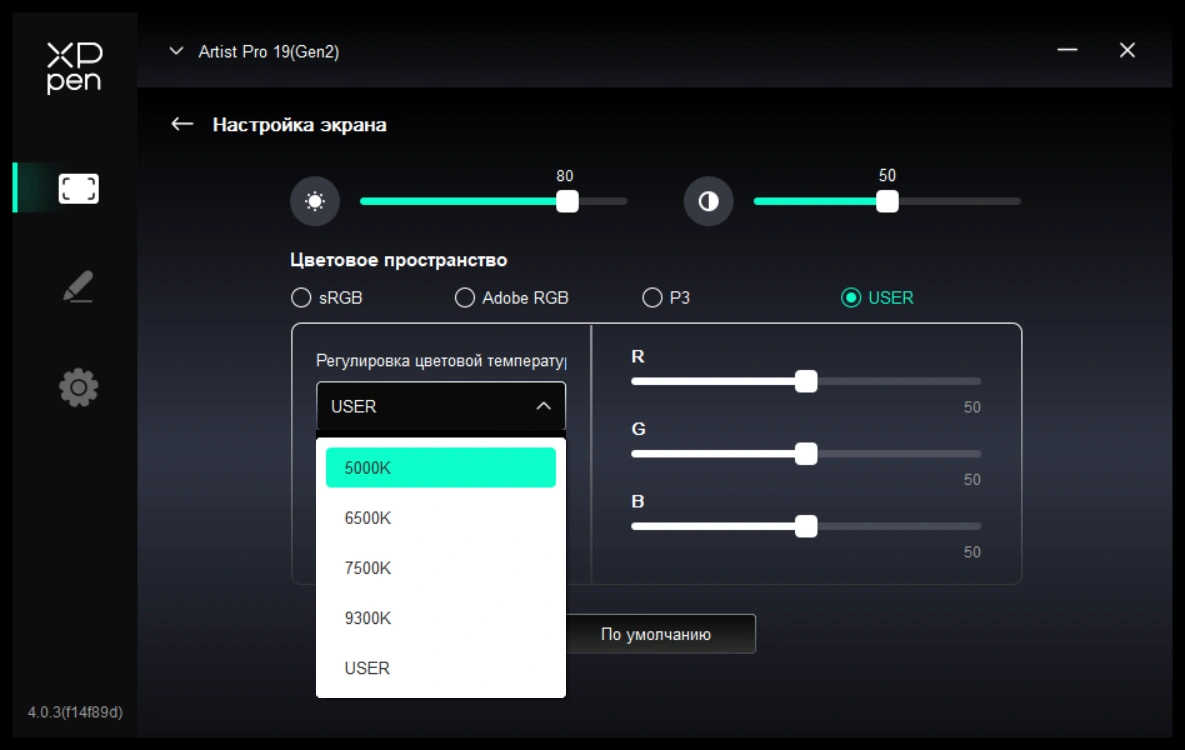

a) Настройки дисплея

Яркость, Контрастность: Передвиньте соответствующий ползунок, чтобы настроить яркость и контрастность.

Цветовое пространство: Этот продукт имеет три предустановленных режима цвета: sRGB, Adobe RGB и P3. Все режимы прошли точную и строгую калибровку и ограничение цветового охвата. Поэтому вы можете использовать его сразу без повторного ограничения ICC.

Если вы хотите настроить ICC вручную, вы можете выбрать пользовательский (USER) режим в опции настройки дисплея в интерфейсе драйвера и настроить его в разделе "Естественный цвет".

В пользовательском (USER) режиме цветовое пространство можно настроить, регулируя цветовую температуру (значения R, G и B также можно регулировать при выборе режима USER в цветовой температуре).

Температура цвета: драйвер поддерживает пять режимов: 5000K (низкий уровень синего), 6500K (по умолчанию), 7500K, 9300K и Пользовательский (USER).

Низкий уровень синего: включите режим низкого уровня синего, чтобы предотвратить усталость глаз и повысить комфорт использования. Когда режим низкого уровня синего включен, экран может отображать желтоватый оттенок, что является нормальным явлением.

Продукт поставляется со встроенным режимом защиты от низкого уровня синего света, позволяющим выбирать между защитой от низкого уровня синего света или другими настройками цветовой температуры для включения или отключения этого режима.

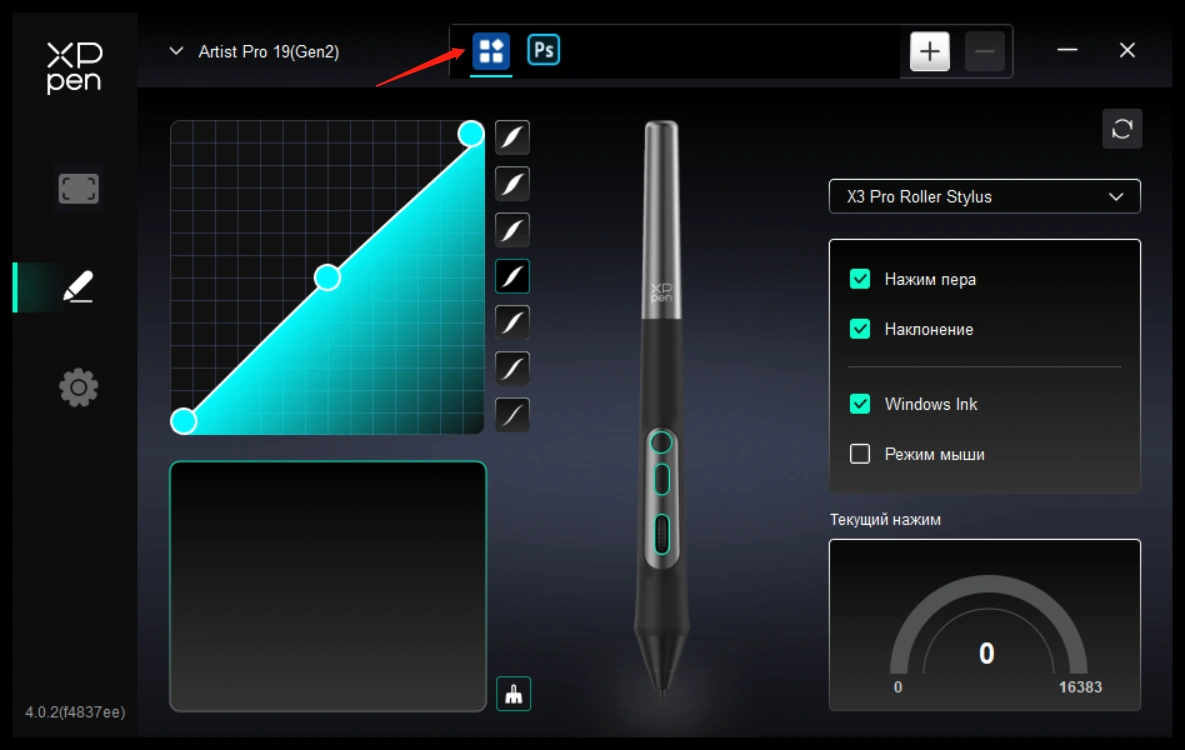

3.3.2 Настройки стилуса

При нахождения стилуса в рабочей области, устройство распознает стилус и добавит его в драйвер. При этом, используемый стилус должен быть совместим с устройством.

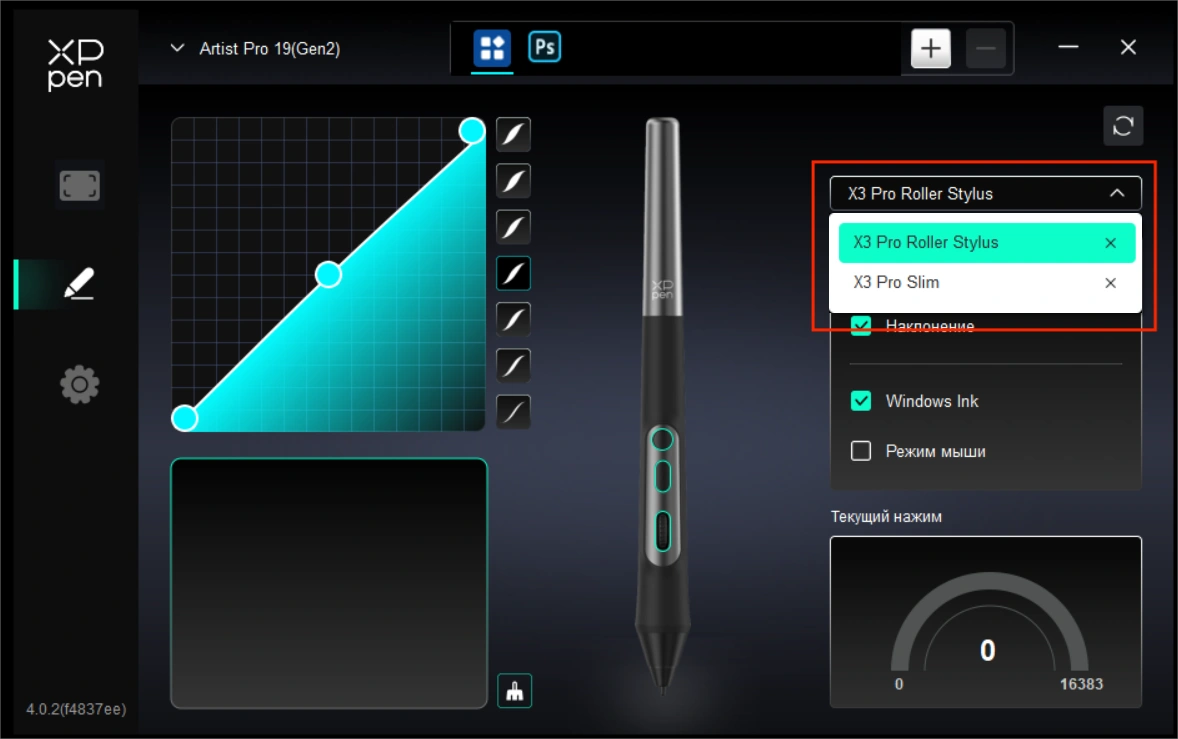

а) Переключение стилуса

Вы можете нажать на выпадающее меню с названием стилуса справа и выбрать соответствующий стилус для настройки. Когда вы используете соответствующий стилус, драйвер автоматически переключится на пользовательские настройки этого стилуса.

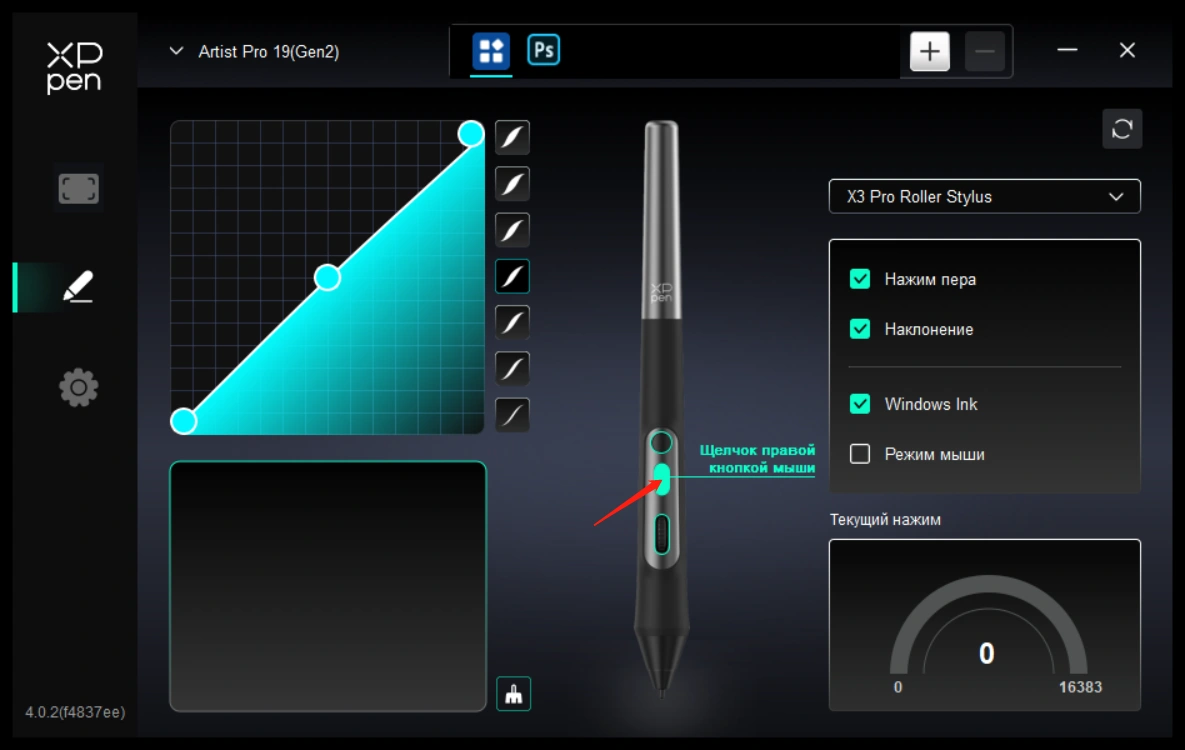

b) Кнопки стилуса

Нажмите на положение кнопок стилуса на изображении, чтобы настроить ее функцию.

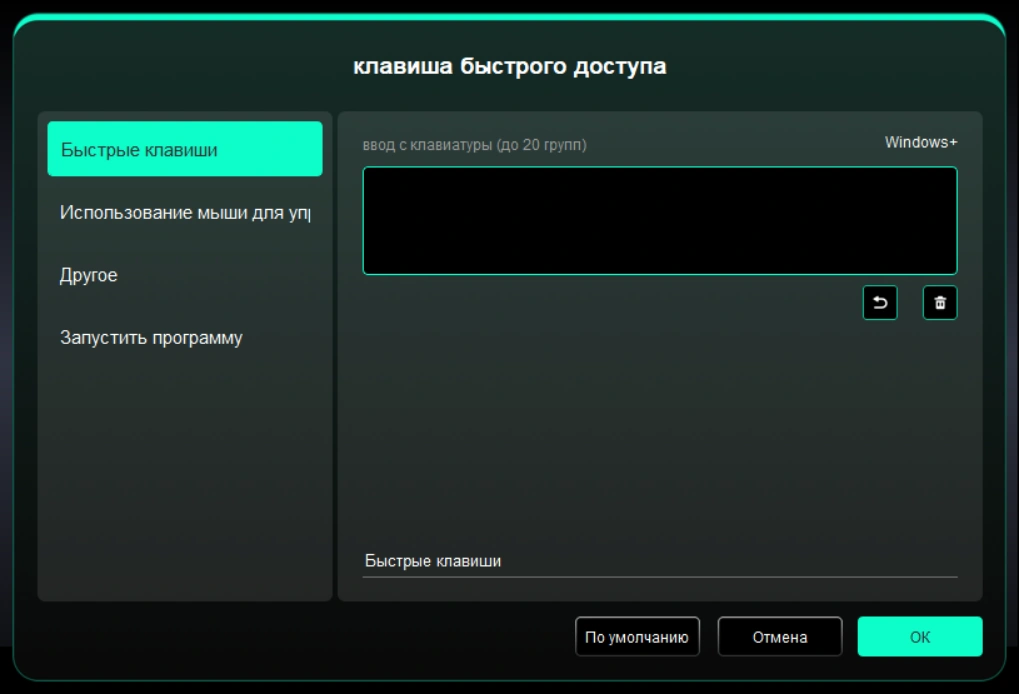

Клавиатура:

Вы можете установить сочетание быстрых клавиш, например, установить как "Alt + A" в 3D MAX, чтобы можно было использовать инструмент выравнивания.

Можно задать несколько групп горячих клавиш. Например, введите Ctrl+C, Ctrl+V, и когда вы нажмете клавишу, все функции клавиш быстрого доступа будут запущены один раз.

Windows (команда): вы можете добавить комбинацию клавиш, содержащую системную клавишу, например: чтобы ввести Win(Cmd)+Shift+3, вы можете нажать Shift+3, при этом драйвер автоматически введет системную клавишу.

Настройка названия:

Вы можете настроить название текущих настроек.

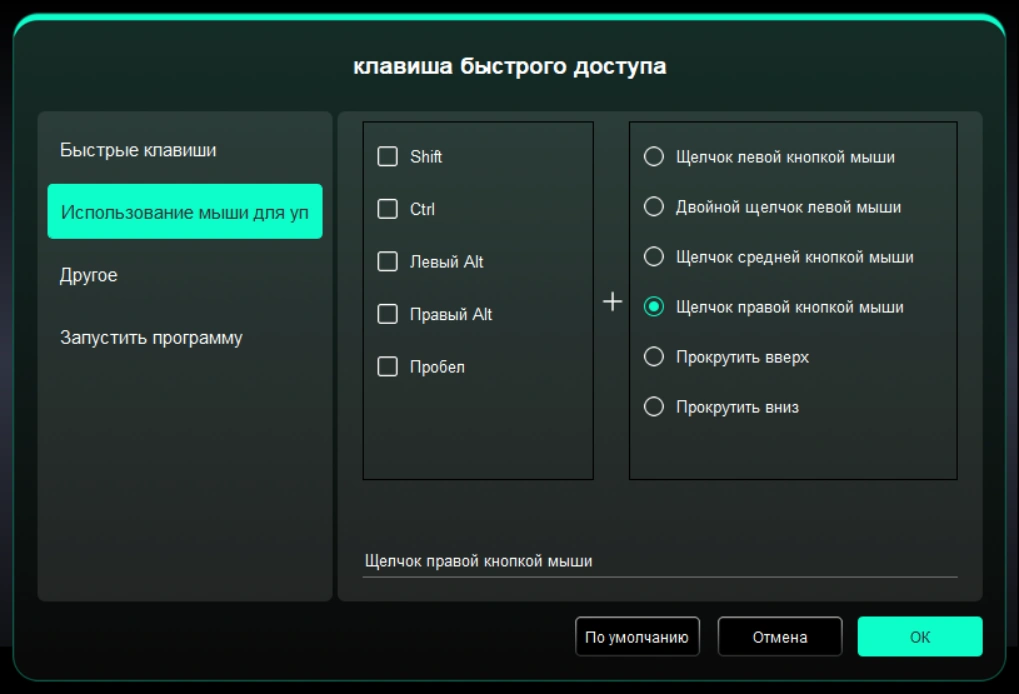

Использование мыши для управления:

Установите комбинацию клавиш мыши и клавиатуры. При выборе "Shift" и "Щелчок левой кнопкой мыши" действия с сочетанием клавиш могут быть включены в приложении, поддерживающем такие комбинации клавиш.

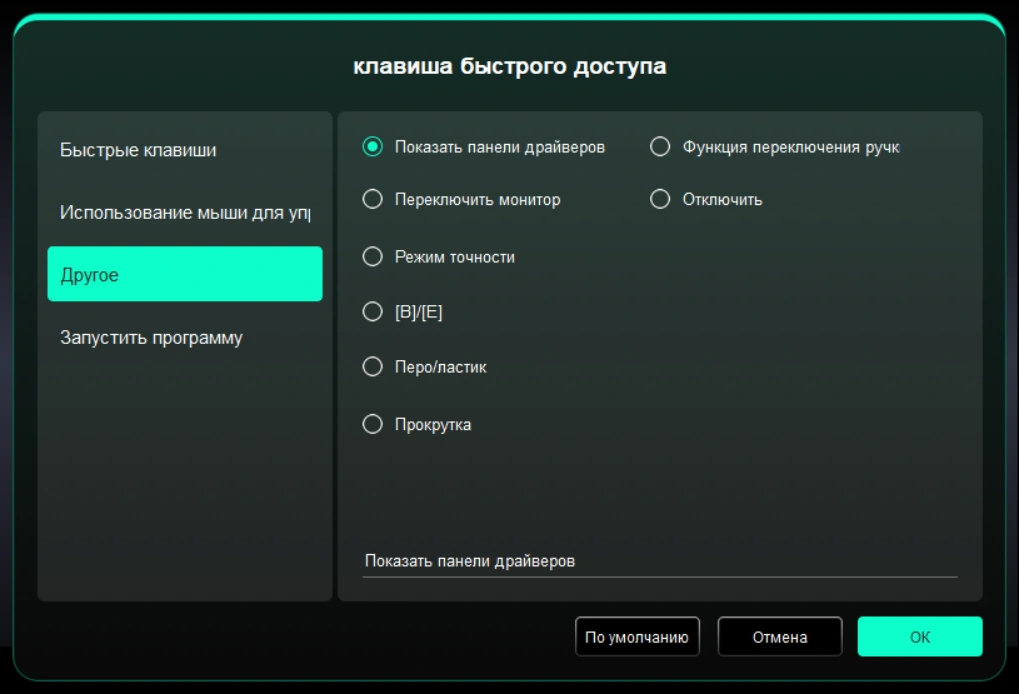

Другие функции – Режим точности:

Показать панель драйвера: быстро отобразить панель настроек драйвера.

Переключить монитор: при наличии нескольких устройств отображения вы можете перемещать курсор на другие устройства отображения.

Режим точности: ограничивает активную область экрана определенным диапазоном и позволяет делать более детальные рисунки для этой области.

Прокрутка: после нажатия соответствующей кнопки вы можете использовать стилус для реализации функции прокрутки

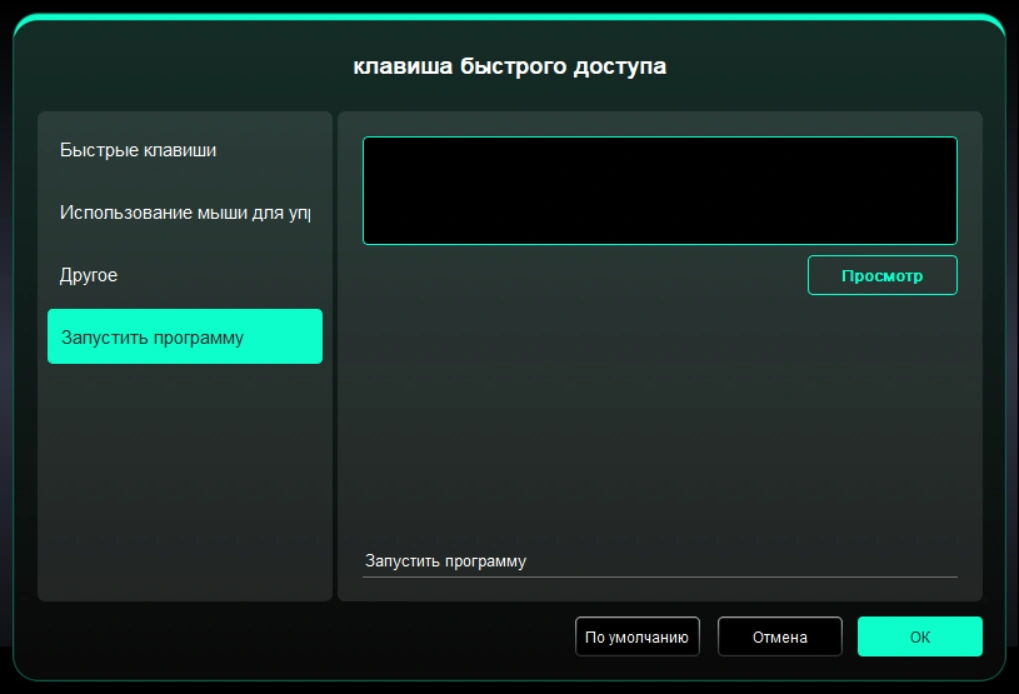

Запустить приложение:

Быстрый запуск соответствующего приложения с помощью горячих клавиш

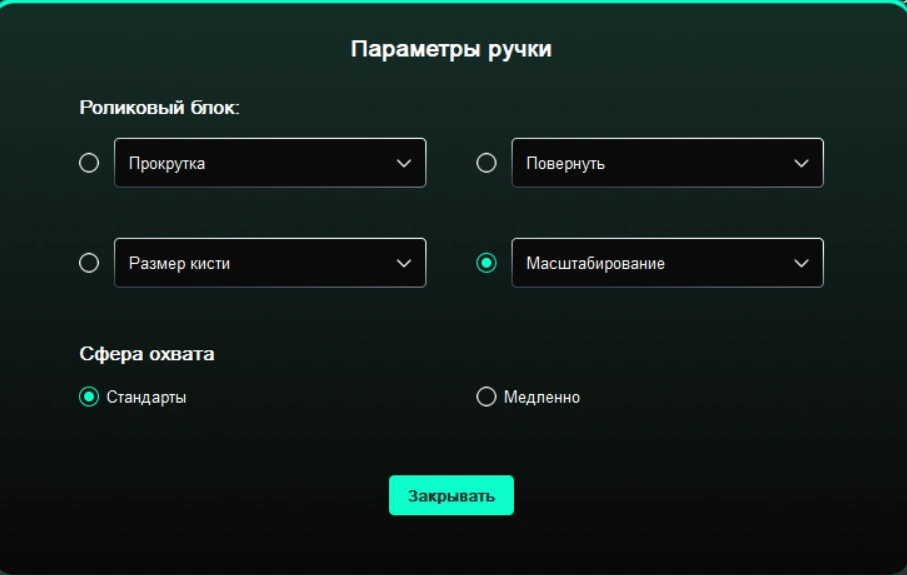

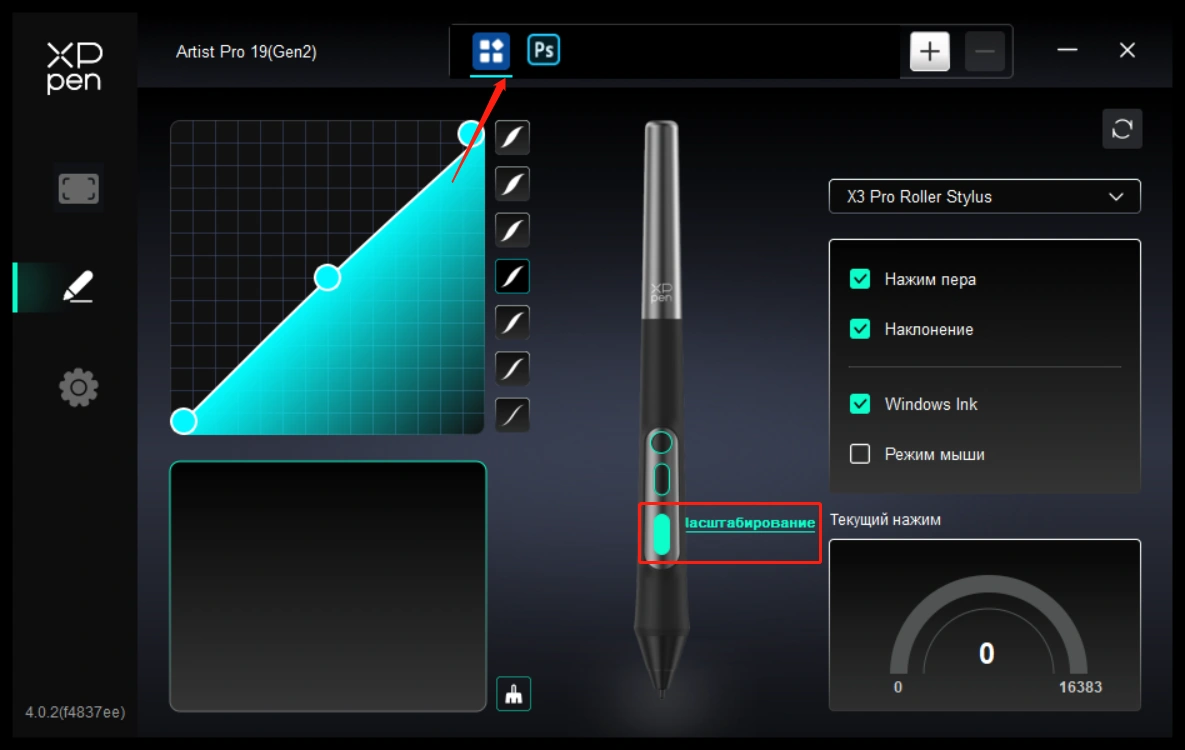

Настройки колеса управления стилуса:

Нажмите на кнопку колеса управления на стилусе с колесом управления в драйвере, чтобы настроить соответствующую функцию и скорость колесика.

c) Нажим

Настройте кривую давления или выберите предустановленные варианты давления.

Текущее усилие нажима:

Проверьте текущее усилие нажима.

Нажим:

Если отключено, вы не будете чувствовать давление при использовании стилуса.

Наклон:

Если закрыто, это отключит эффект наклона стилуса.

d) Прочее

Режим мыши:

При выводе стилуса из рабочей области, курсор остается там, где вы его оставили, что похоже на управление мышью. Выберите режим, и вы сможете регулировать скорость перемещения курсора на вашем устройстве. Если вы не выберете этот режим, по умолчанию применяется режим стилуса.

Windows Ink (только для Windows):

Windows поддерживает функцию рукописного ввода. При необходимости использования этой функции в Microsoft Office/Whiteboard или другом программном обеспечении, пожалуйста, не отключайте ее.

Наклон:

Если закрыто, это отключит эффект наклона стилуса.

3.3.3 Приложения

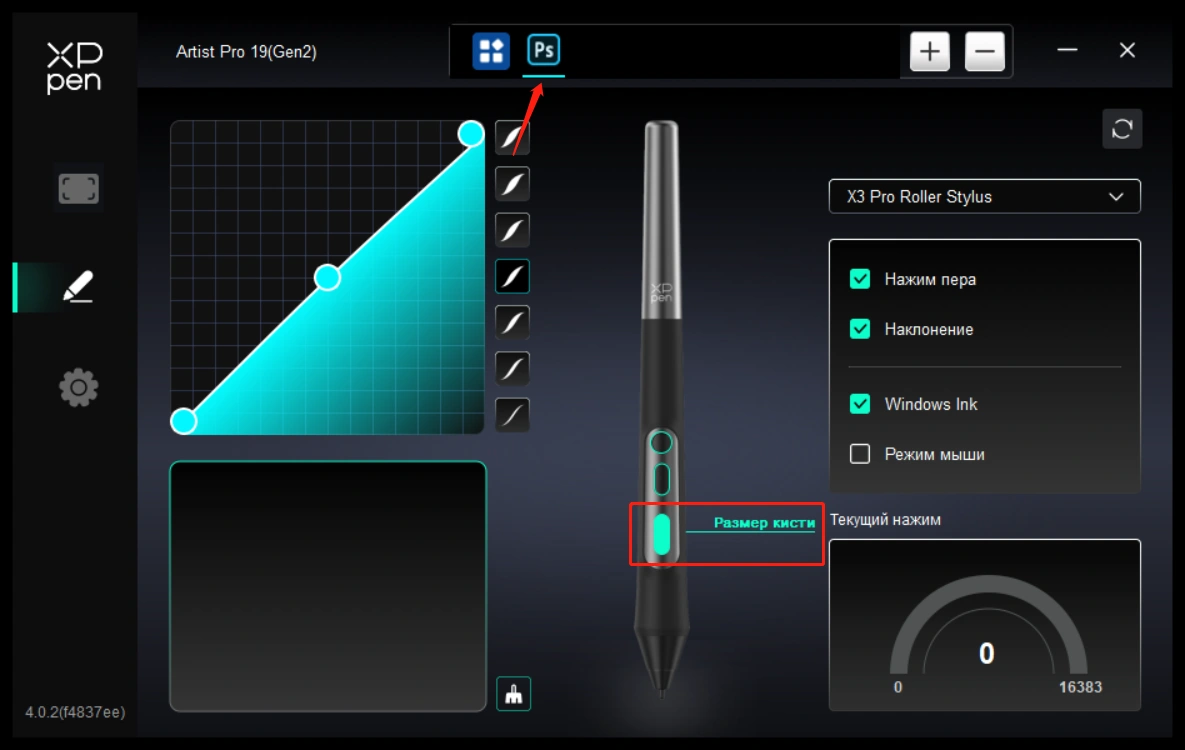

Добавьте приложение из списка приложений, отметьте его, а затем настройте функции кнопок стилуса.

Например, при выборе приложения и изменении его конфигурации, изменение будет действительно только при использовании приложения. При переключении на другое приложение, драйвер распознает его автоматически. Можно добавить до 7 приложений.

1. Нажмите значок + в правом верхнем углу панели приложений для открытия списка приложений;

2. Выберите приложение для добавления из запущенных приложений или нажмите "Обзор", чтобы добавить из установленных приложений;

3. Нажмите "OK", чтобы добавить выбранное приложение;

1.Выберите добавленное приложение и щелкните значок - в правом верхнем углу панели приложений для удаления приложения.

Если вы выберете все остальные приложения, это будет применено к другим ненастроенным приложениям.

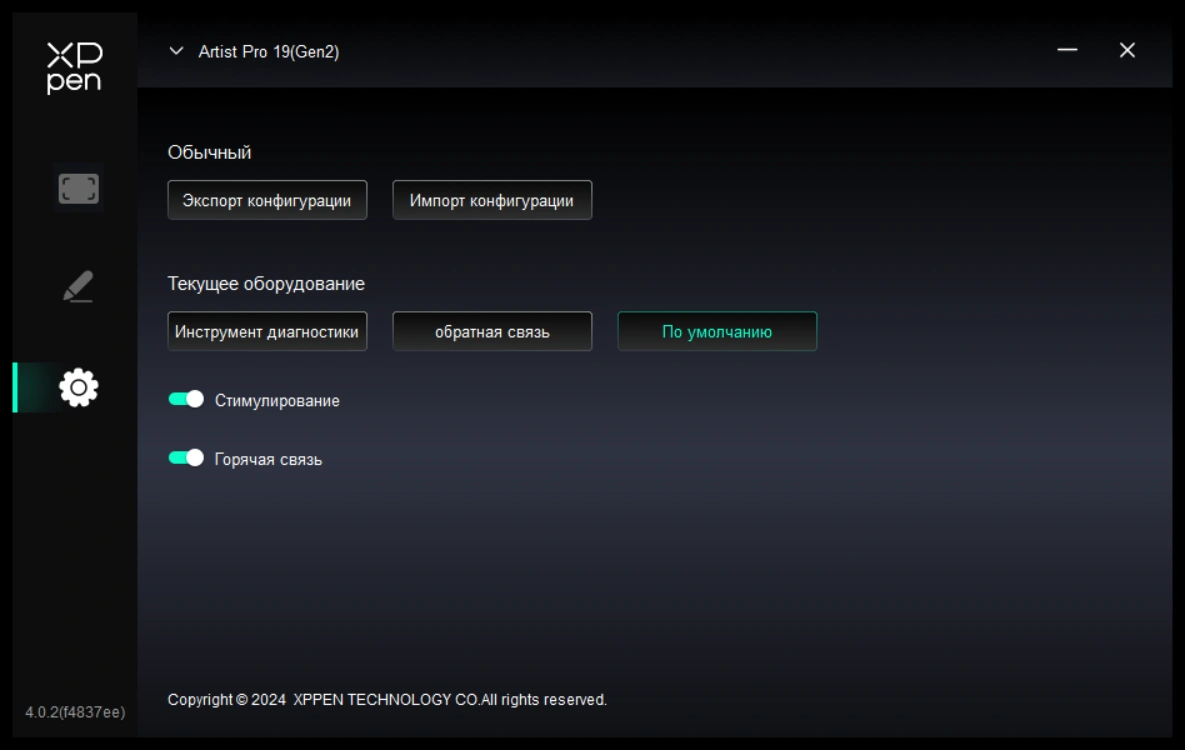

3.3.4 Настройки

Конфигурация импорта и экспорта:

Вы можете импортировать/экспортировать конфигурации для чтения и сохранения их настроек.

Данная функция доступна только для одной и той же операционной системы.

Горячие клавиши:

Если отключено, то функции всех клавиш устройства будут выключены.

Подсказка:

Если функция отключена, при нажатии на клавишу подсказка с клавишей на экране внизу не будет отображаться.

Диагностический инструмент:

В случае возникновения каких-либо проблем при использовании драйвера можно воспользоваться диагностическим инструментом.

Обратная связь:

При возникновении каких-либо вопросов или предложений во время использования драйвера, вы можете оставить нам отзыв при помощи этой страницы.

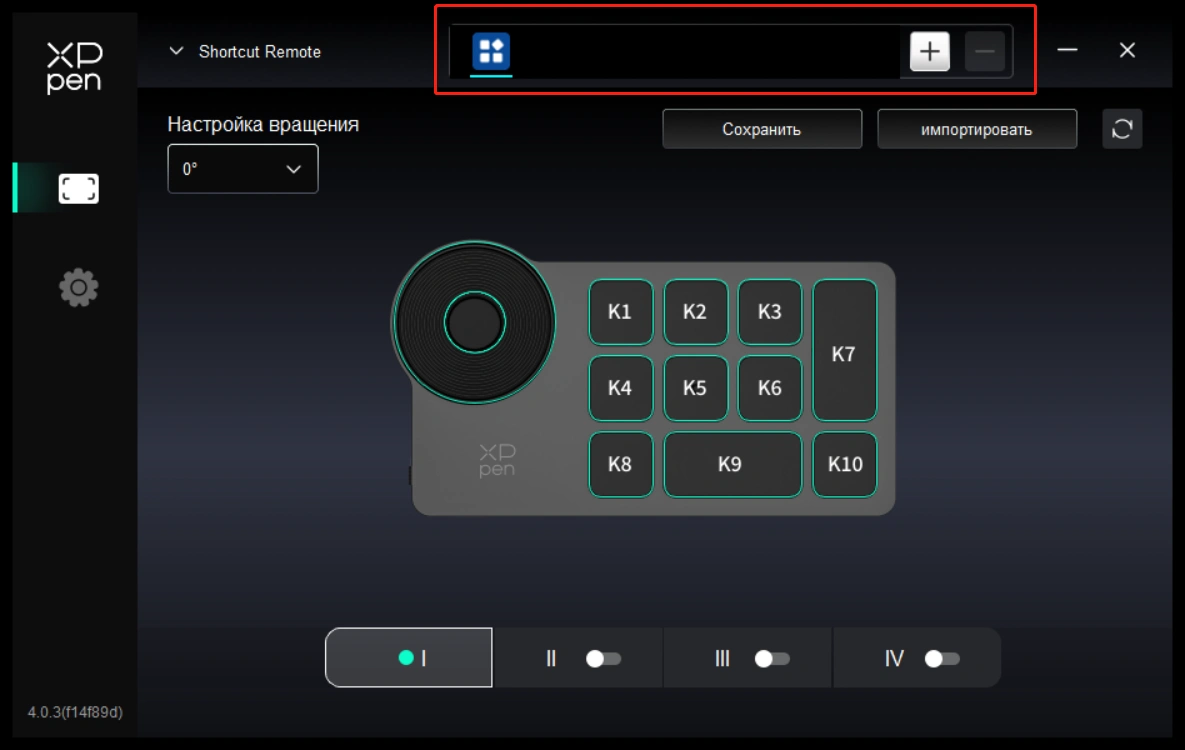

3.3.5 Настройка пульта быстрого доступа

a）Приложения

Для настроек или использования см. настройки интерактивного дисплея выше.

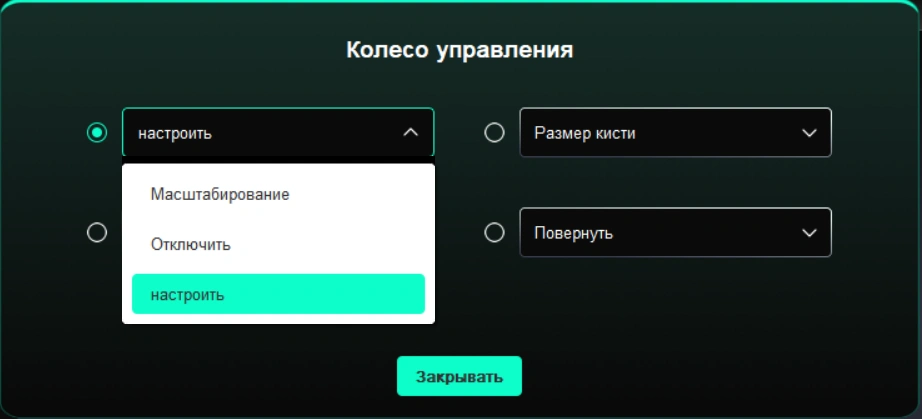

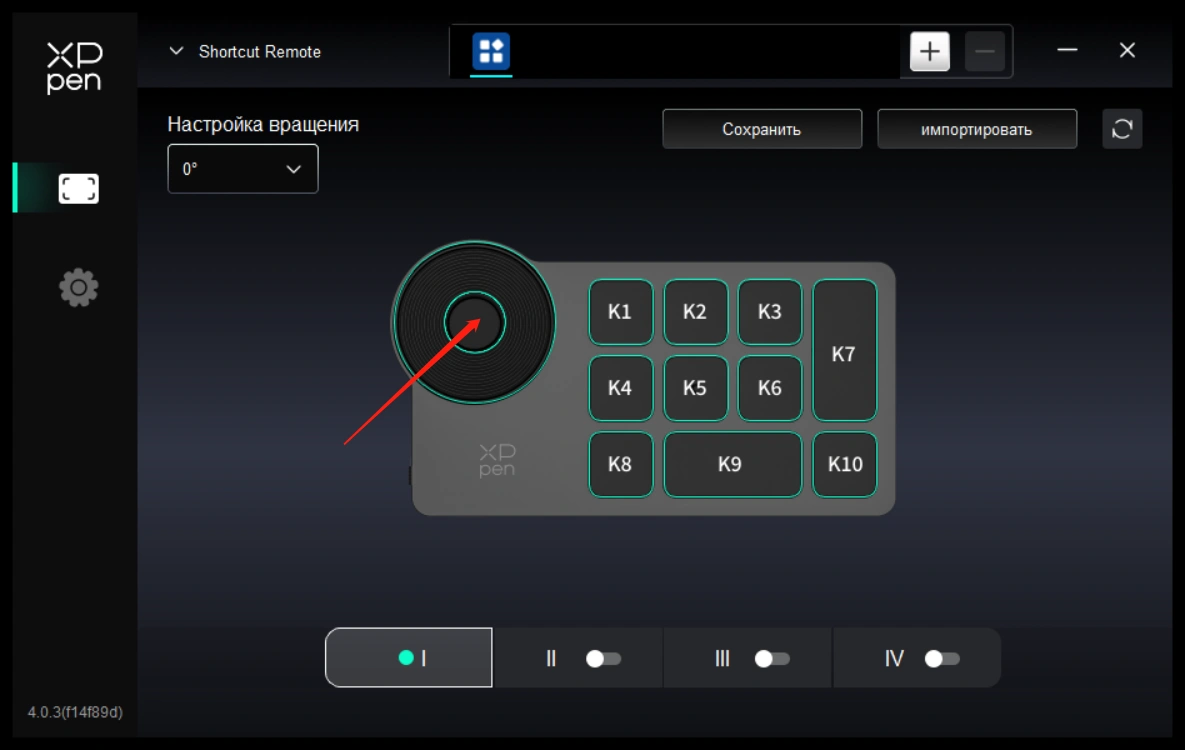

b）Колесо управления

Кнопка в середине колесика прокрутки может использоваться для переключения между различными функциональными группами колесика прокрутки. Драйвер предоставляет четыре группы функций колесика прокрутки: масштабирование (по умолчанию), прокрутка, кисть и вращение.

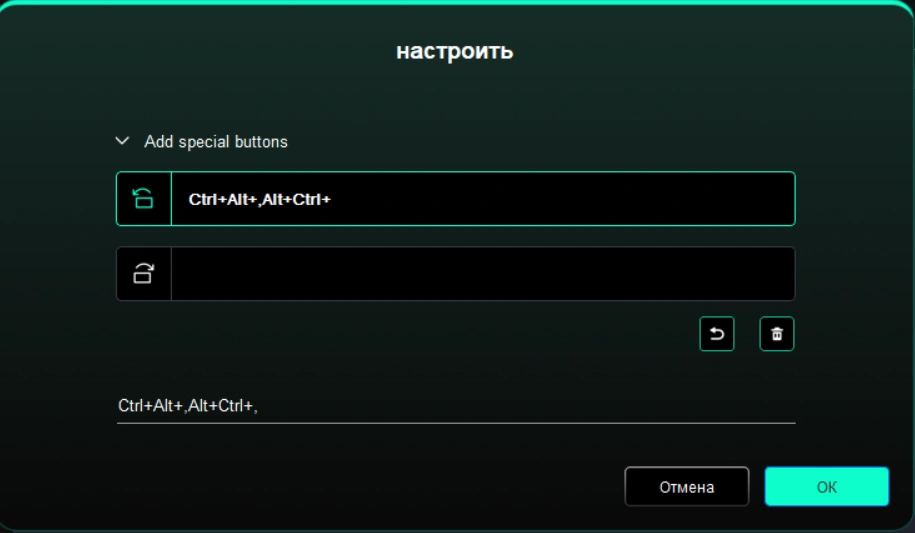

Настроить:

Нажмите на позицию колесика прокрутки на изображении, выберите "Настроить" в выпадающем меню предустановленных функций и введите клавишу или комбинацию клавиш, которую вы хотите установить на клавиатуре, чтобы настроить функцию колесика прокрутки по часовой или против часовой стрелки.

c) Сохранение / Импорт

Импорт:

Импортируйте конфигурацию, сохраненную в беспроводной клавиатуре быстрого доступа, в текущее выбранное приложение в драйвере.

Сохранение:

Сохраните конфигурацию текущего выбранного приложения в драйвере в беспроводную клавиатуру быстрого доступа.

Примечание: пожалуйста, используйте функции "Импорт" и "Сохранение" в случае проводного подключения. "Импорт" и "Сохранение" конфигураций не включают функцию вращения и действительны только в рамках одной системы.

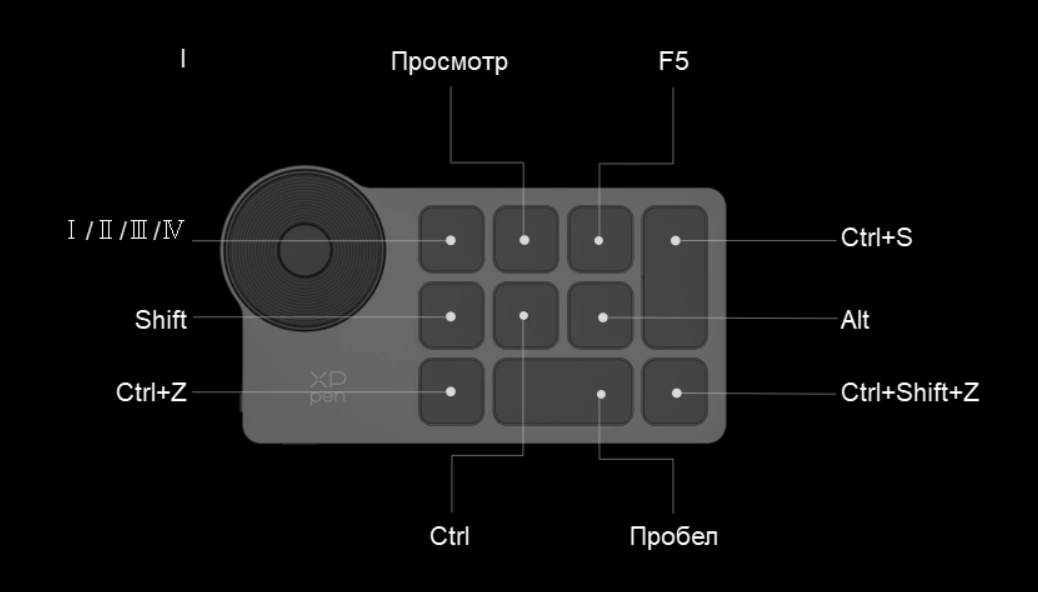

d）Группы горячих клавиш

Драйвер предоставляет четыре группы горячих клавиш. Первая группа горячих клавиш используется по умолчанию (не может быть отключена). Начальные функции других неактивированных групп клавиш такие же, как у первой группы. Каждая группа клавиш может быть настроена для различных функций. После включения можно переключаться между включенными группами с помощью "I/II/III/IV" (по умолчанию используется кнопка K1, которую можно настроить как другие кнопки).

e) Настройка:

Нажмите на соответствующую кнопку на изображении устройства, чтобы настроить ее функцию; см. выше для настроек или использования.

f) Предварительный просмотр

Нажмите K2 на пульте быстрого доступа, чтобы проверить функцию группы клавиш, которая используется на данный момент. Если вы выберете неактивированную группу клавиш в драйвере, по умолчанию будут использоваться функции клавиш группы I. Нажмите кнопку закрыть в правом верхнем углу, чтобы закрыть окно предварительного просмотра.

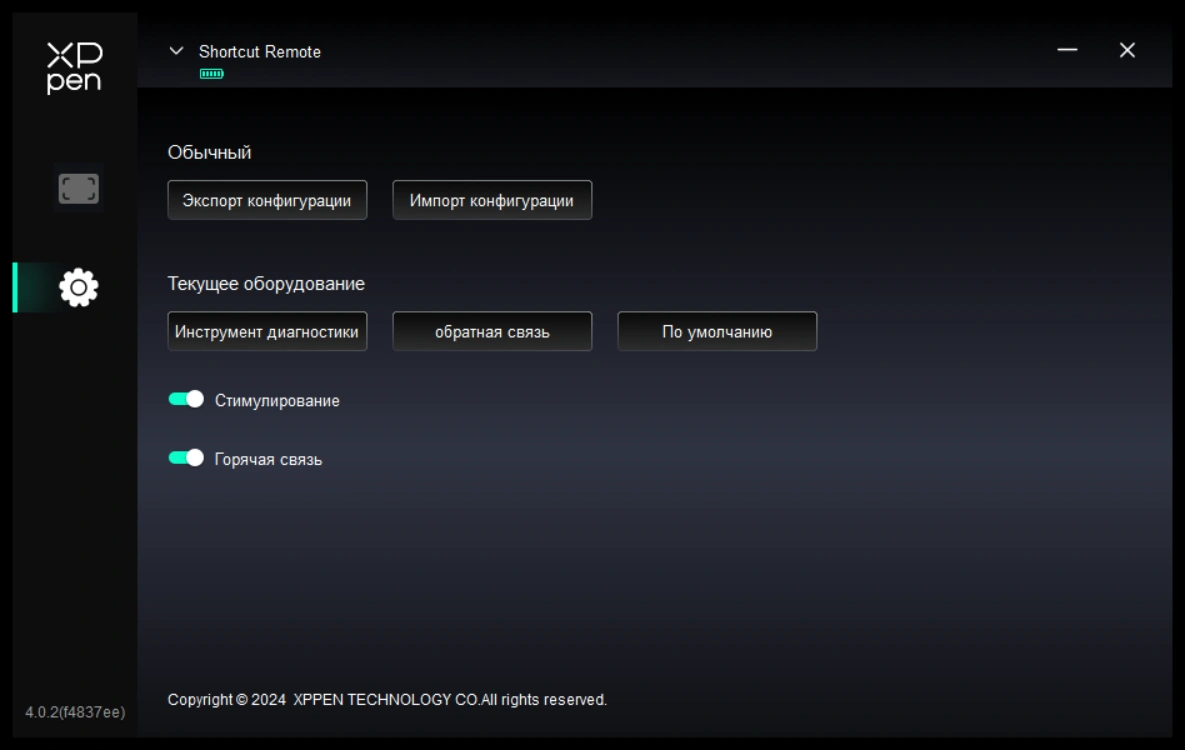

g) Настройки

Конфигурация импорта и экспорта:

Читайте или сохраняйте установленные значения функций с помощью метода импорта и экспорта конфигурации. Эта функция поддерживается только в рамках одной операционной системы.

Диагностический инструмент:

При возникновении проблем во время использования драйвера вы можете использовать инструмент диагностики.

Обратная связь:

При возникновении каких-либо вопросов или предложений во время использования драйвера, вы можете оставить нам отзыв при помощи этой страницы.

Подсказка:

Когда это выключено, при нажатии кнопки подсказка кнопки не будет отображаться внизу экрана.

Горячие клавиши:

При выключении все функции кнопок на устройстве будут отключены.

4.1 Windows

Перейдите в Пуск -> Настройки -> Приложения -> Приложения и функции, найдите "Pentablet", далее щелкните левой кнопкой мыши "Удалить" в соответствии с подсказками.

4.2 MacOS

Перейдите в [Перейти] -> [Приложения], найдите XPPen и затем нажмите "UninstallPenTablet" в соответствии с подсказками.

4.3 Linux

Deb: введите команду "sudo dpkg -r XPPenLinux" и выполните команду;

Rpm: введите команду "sudo rpm -e XPPenLinux" и выполните команду;

Tag.gz: Распакуйте файл. введите команду "sudo". Перетащите файл uninstall.sh в окно и выполните команду.

1.На интерактивном дисплее ничего не отображается или отображается черный экран.

1)Проверьте, правильно ли устройство подключено к источнику питания;

2)Проверьте, правильно ли подключен кабель;

3)Проверьте, горит ли индикатор питания синим цветом. Если нет, проверьте кабель и перезагрузите устройство;

4)Если сигнал нестабилен, проверьте, стабилен ли порт кабеля.

2.Компьютер не может распознать устройство.

1)Проверьте, нормально ли работает используемый порт USB вашего компьютера. Если нет, используйте другой порт USB.

3.Стилус не работает.

1)Убедитесь, что вы используете стилус, который изначально прилагался к вашему устройству;

2)Убедитесь, что вы правильно установили драйвер, а также проверьте, нормальны ли настройки стилуса в драйвере.

4.Программное обеспечение для рисования не воспринимает нажим стилуса, пока курсор может перемещаться.

1)Проверьте, поддерживает ли программное обеспечение для рисования нажим стилуса;

2)Загрузите последние установочные файлы драйвера на веб-сайте XPPen и проверьте, нормален ли нажим стилуса в драйвере;

3)Перед установкой драйвера, отключите все антивирусное программное обеспечение и графическое программное обеспечение;

4)Перед установкой удалите драйверы для других интерактивных дисплеев;

5)Перезагрузите компьютер после завершения установки;

6)Если нажим стилуса в драйвере в норме (Windows: убедитесь, что в настройках стилуса драйвера включено Windows Ink), запустите программу для рисования и протестируйте ее еще раз.

5.Смещение курсора.

1) Пожалуйста, используйте драйвер для повторной калибровки.

2) Если курсор сильно смещается при использовании режима расширения экрана, пожалуйста, перейдите в драйвер---Интерактивный дисплей---рабочая область---экран, и убедитесь, что в качестве интерактивного дисплея выбран экран по умолчанию (Монитор 2).

6.Задержка линии во время рисования с помощью программного обеспечения.

Проверьте, соответствует ли конфигурация компьютера (CPU и GPU) рекомендуемым требованиям к конфигурации установленного программного обеспечения для рисования, а также оптимизируйте соответствующие функции с помощью настроек в соответствии с часто задаваемыми вопросами, размещенными на официальном веб-сайте программного обеспечения для рисования.

7.Горячие клавиши стилуса не работают

1) Пожалуйста, убедитесь, что расстояние между наконечиком стилуса и рабочей областью интерактивного дисплея не превышает 10 мм. Если расстояние слишком большое, стилус не будет активирован и не будет иметь функций.

2) Если вы установили функцию клавиши быстрого доступа стилуса, но обнаружили, что она не работает, пожалуйста, убедитесь, что приложение, которое вы используете, не является группой клавиш быстрого доступа приложения, которую вы установили.

*См. рисунок ниже, функция колесика прокрутки в интерфейсе PS отличается от функции колесика прокрутки в обычном интерфейсе.

8.Ваш компьютер Windows не может выполнить поиск устройства «Shortcut Remote» через Bluetooth.

Шаг 1: Откройте системные настройки компьютера, выберите Bluetooth и устройства---->устройства и откройте параметры расширения.

Шаг 2: Выберите параметр «Обнаружение устройств Bluetooth» и измените настройку на «Дополнительно».

Если вам нужна какая-либо дополнительная помощь, пожалуйста, свяжитесь с нами по адресу:

Веб-сайт: www.xp-pen.ru

Электронная почта: serviceru@xp-pen.com
