Artist Pro 14 (Gen 2)

Примечания:

1. Перед установкой драйвера, пожалуйста, отключите все антивирусное программное обеспечение и графическое программное обеспечение.

2. Перед установкой удалите драйверы (если таковые имеются) для других интерактивных дисплеев/графических планшетов.

3. Перезагрузите компьютер после завершения установки.

4. В целях обеспечения наилучшей производительности вашего устройства мы рекомендуем установить последнюю версию драйвера.

Windows:

Распакуйте файл. Запустите файл "exe" от имени администратора и следуйте инструкциям для завершения установки.

Mac:

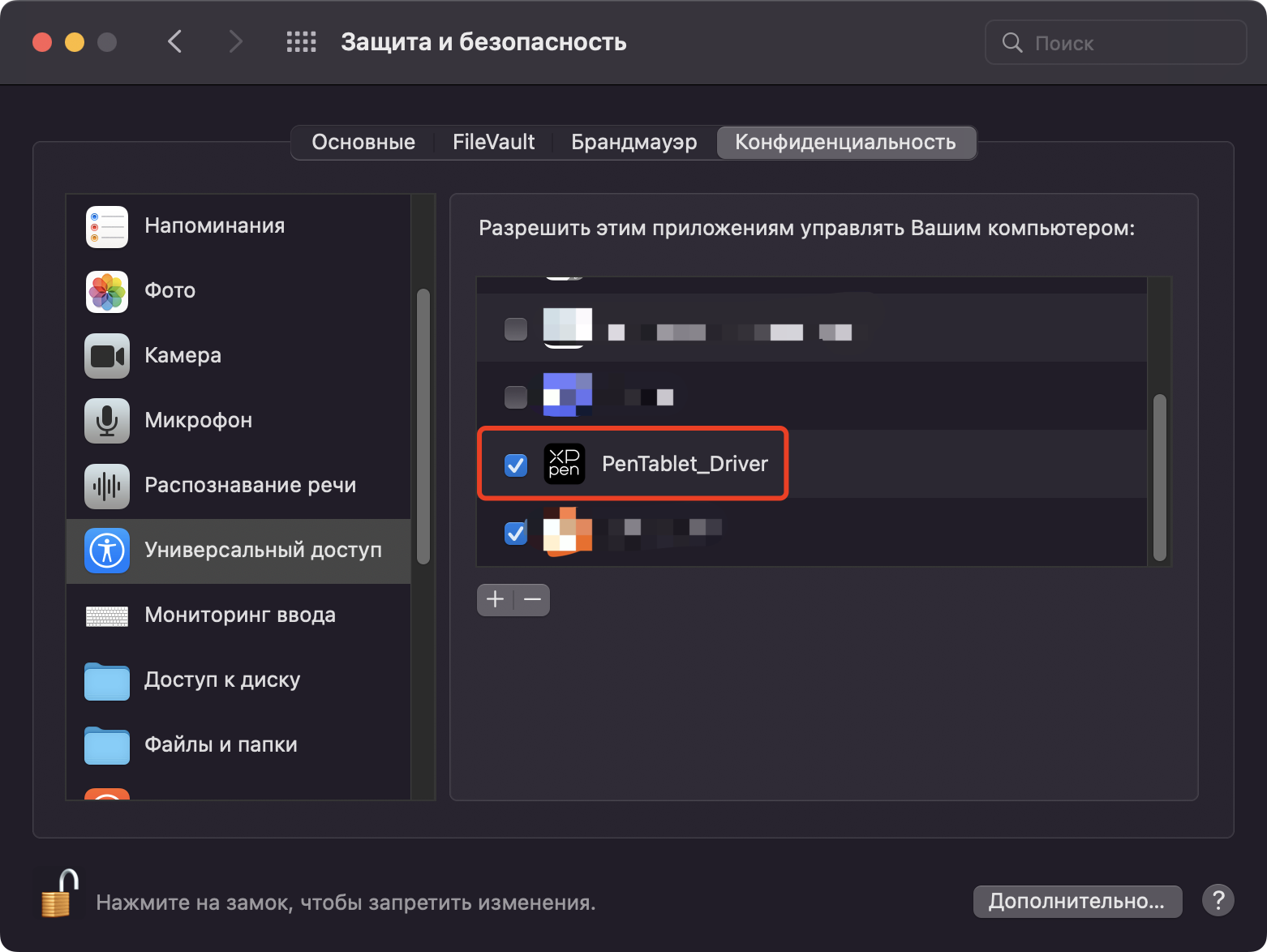

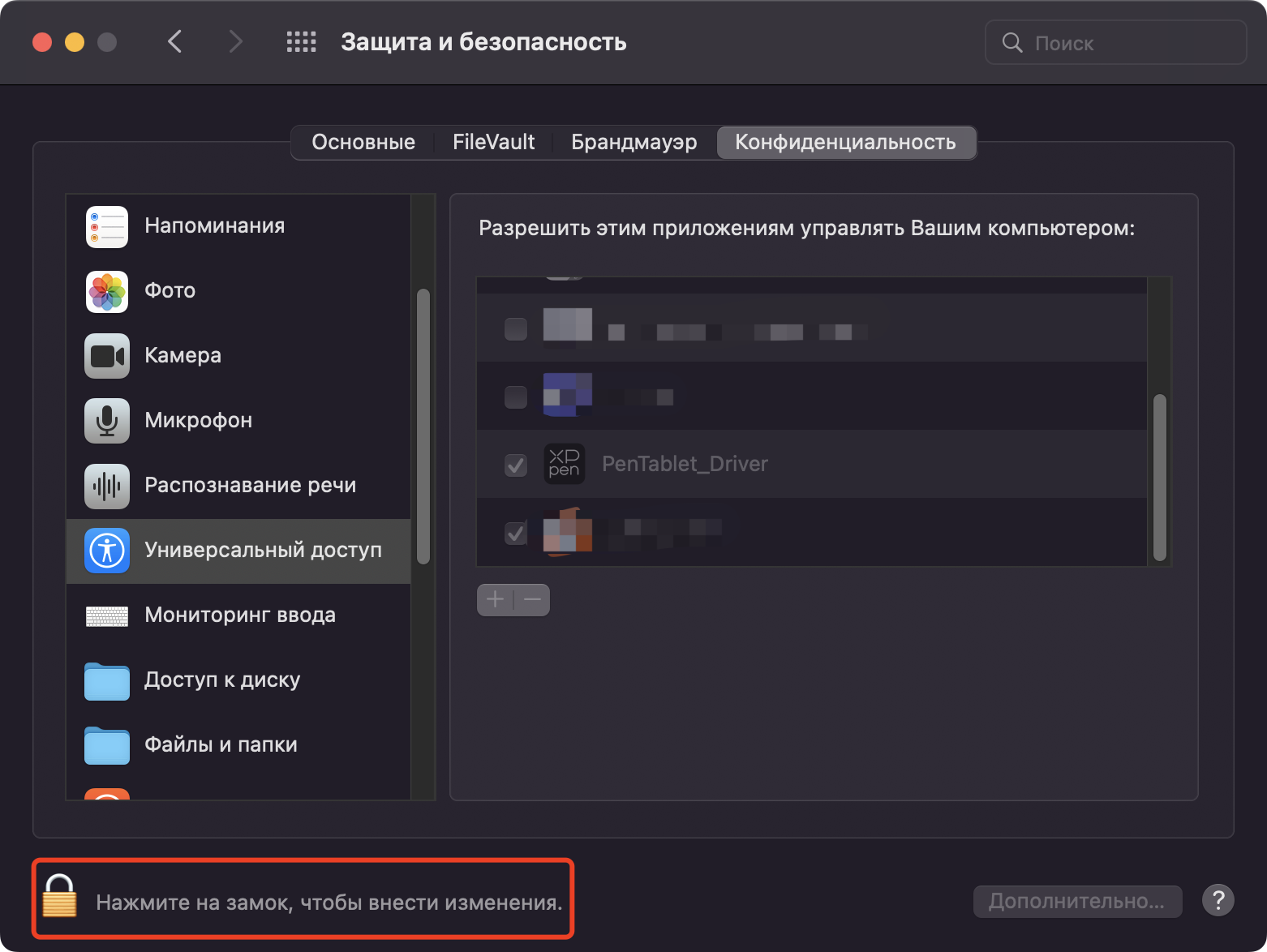

Распакуйте файл. Запустите файл "dmg" и следуйте инструкциям для завершения установки. Перейдите в Системные настройки -> Безопасность и конфиденциальность -> Возможности доступа; Беспроводная связь: Системные настройки -> Безопасность и конфиденциальность -> Возможности доступа и Bluetooth, далее щелкните значок блокировки в левом нижнем углу, чтобы разблокировать настройки. Установите флажок слева от приложения PenTable_Driver, чтобы включить доступ. Затем нажмите на значок блокировки, чтобы заблокировать настройки.

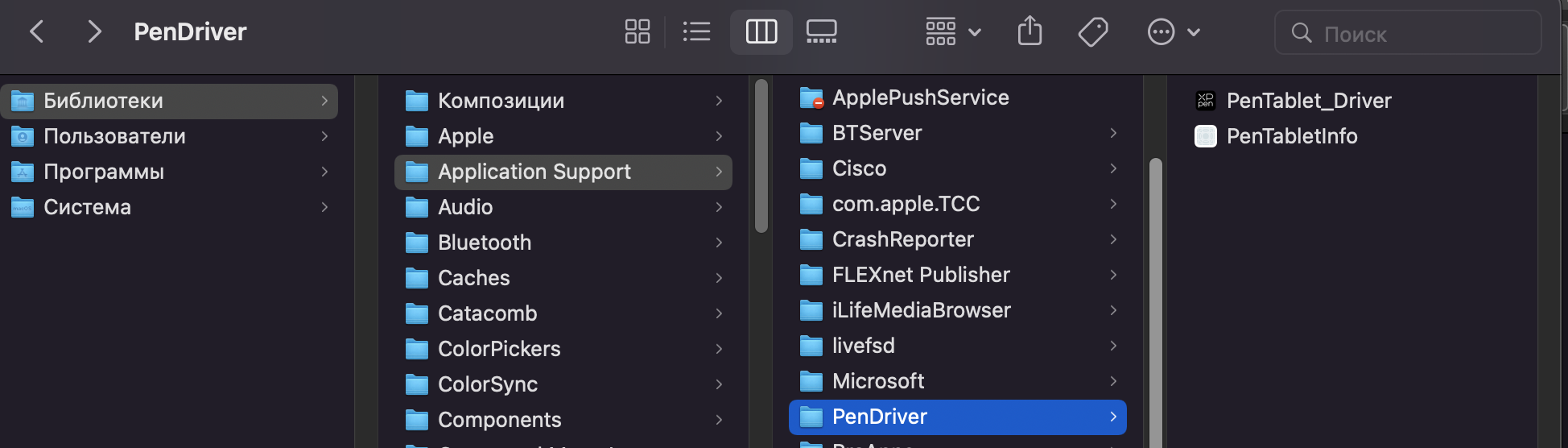

При отсутствии PenTablet_Driver в списке, перейдите в Библиотека ресурсов -> Поддержка приложений -> PenDriver, и добавьте драйвер вручную.

Linux:

Deb: Введите команду sudo dpkg -i. Перетащите установочный файл в окно и выполните команду;

Rpm: Введите команду sudo rpm -i. Перетащите установочный файл в окно и выполните команду;

Tag.gz: Распакуйте файл. Введите команду sudo. Перетащите файл install.sh в окно и выполните команду.

После завершения установки драйвер запустится автоматически. Если он не запускается автоматически, перейдите в папку драйвера, чтобы запустить его вручную.

Windows: Пуск -> Pentablet

Mac: Приложение -> XP-PenPenTabletPro -> PenTablet

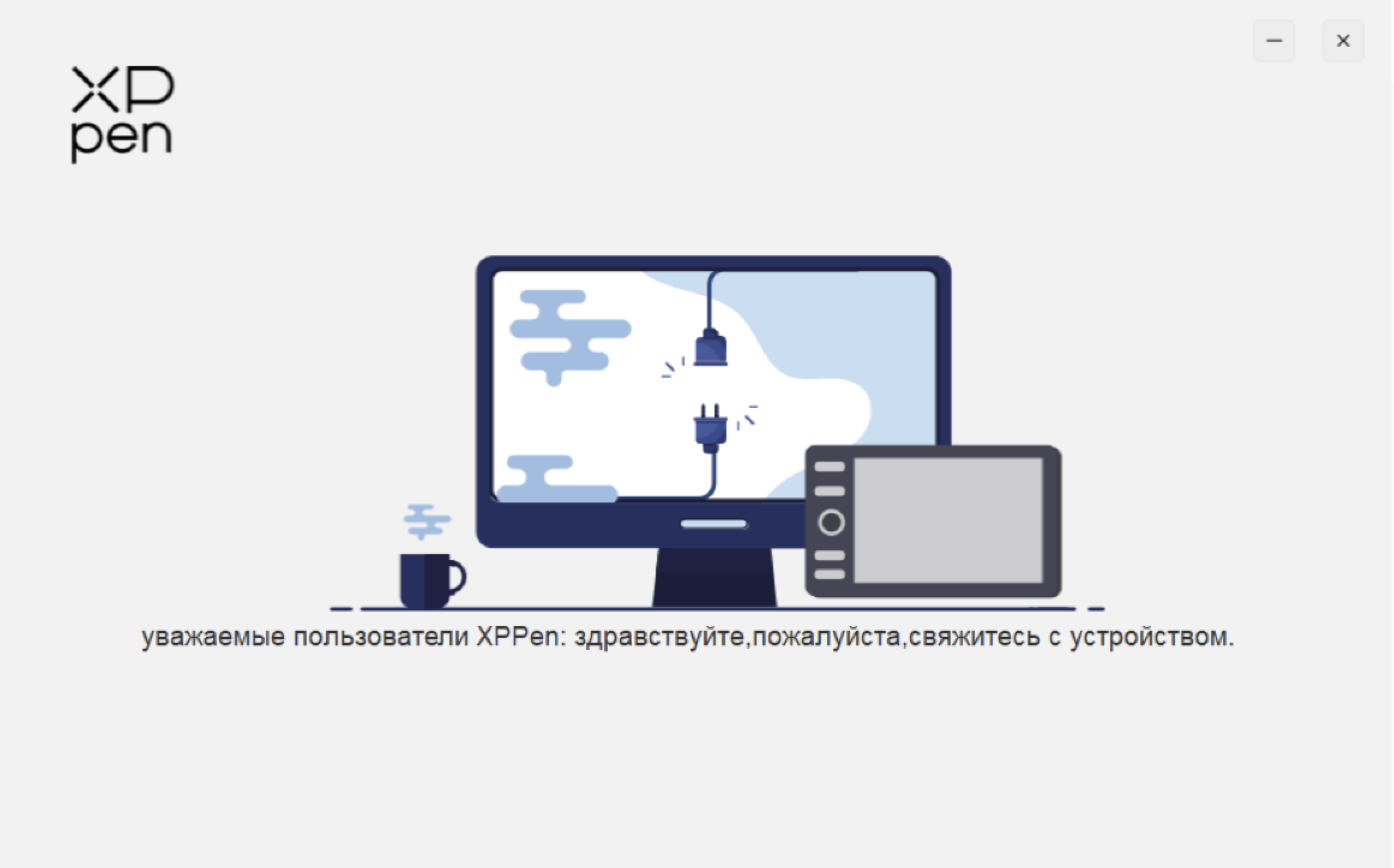

Если устройство не подключено или произошел сбой подключения, вы можете увидеть следующее уведомление. В данном случае попробуйте перезагрузить свой компьютер или драйвер или обратитесь за поддержкой к нашему сервисному персоналу.

Сохранение конфигурации:

После изменения конфигурации нажмите кнопку "Сохранить" в левом нижнем углу интерфейса драйвера, в противном случае измененная конфигурация действительна только в течение того времени, пока она используется в данный момент.

Интерактивный дисплей

Можно настроить функции графического планшета, в том числе:

1. Рабочая зона

2. Настройки стилуса

* Функции могут отличаться в зависимости от модели.

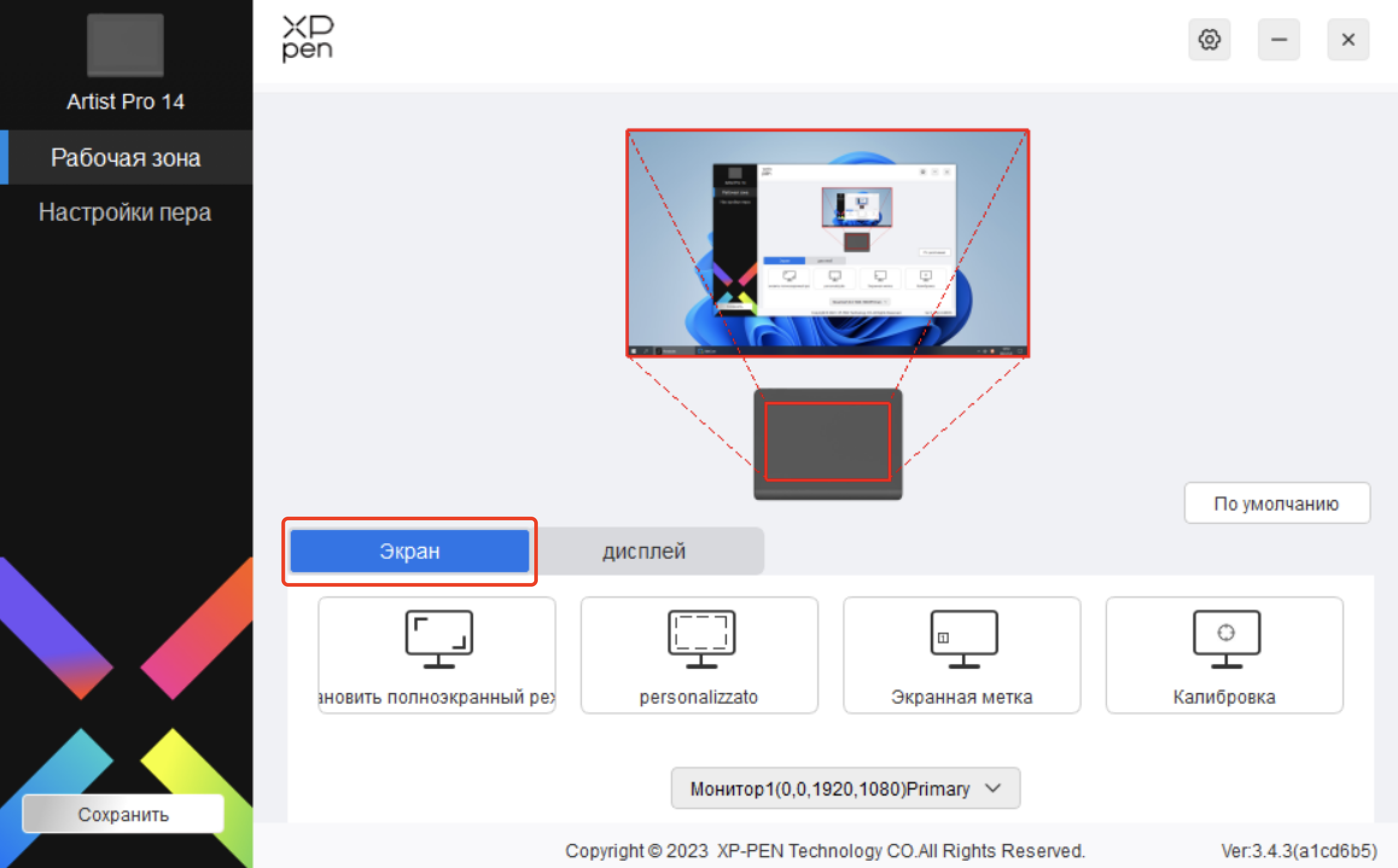

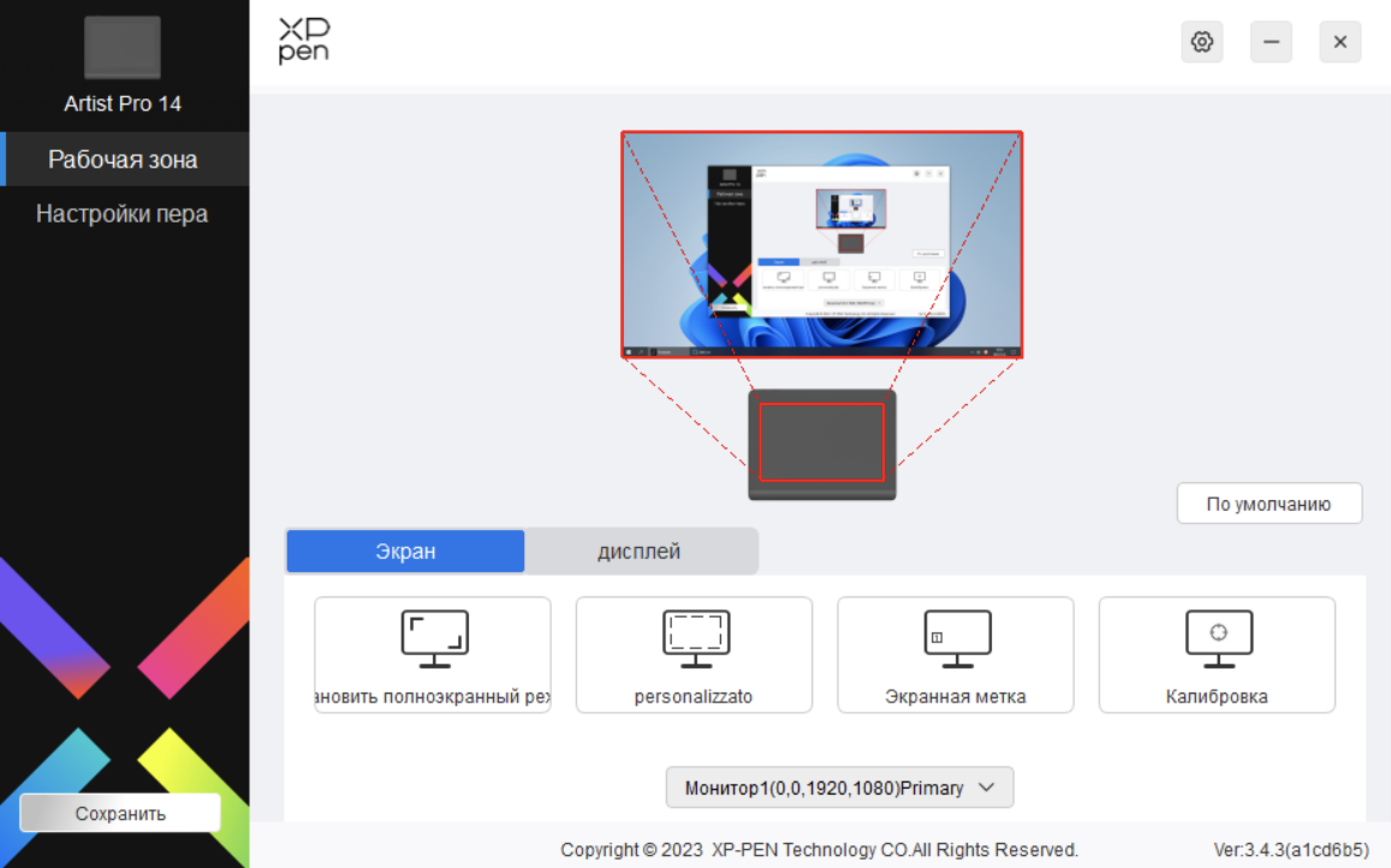

Перейдите в "Рабочая зона" и определите соответствие между рабочей зоной устройства и областью отображения на экране.

Вы можете установить соответствие между областью отображения текущего монитора и устройством.

В случае использования нескольких мониторов в режиме копирования, рабочая зона устройства будет отображена на все мониторы. Когда стилус перемещается в рабочей зоне, курсор на всех мониторах перемещается одновременно.

Если в расширенном режиме используется несколько мониторов, перейдите на вкладки мониторов, чтобы выбрать один из мониторов, на который будет отображена рабочая зона устройства.

Существует два доступных варианта настройки области отображения монитора:

1) Установка полноэкранного режима: вся область выбранного монитора.

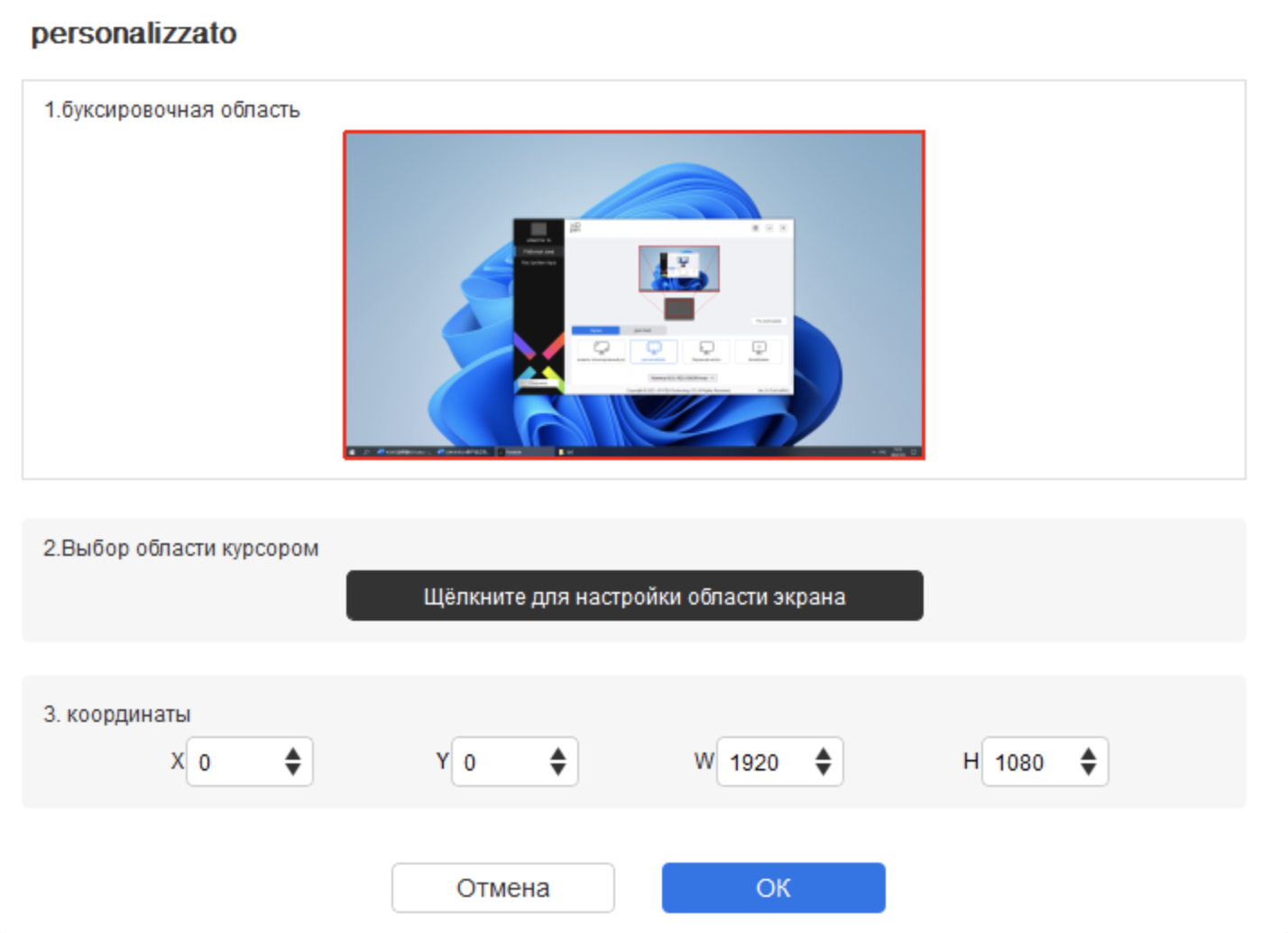

2) Настройка области экрана: три способа настройки рабочей зоны.

3) Отображение номера дисплея: Определение всех подключенных мониторов. Цифровой идентификатор будет отображаться в левом нижнем углу каждого монитора.

4) Калибровка: Удерживайте стилус обычным способом и нажмите кончиком стилуса вместо курсора по центру красного крестика на дисплее, чтобы откалибровать смещение между стилусом и курсором.

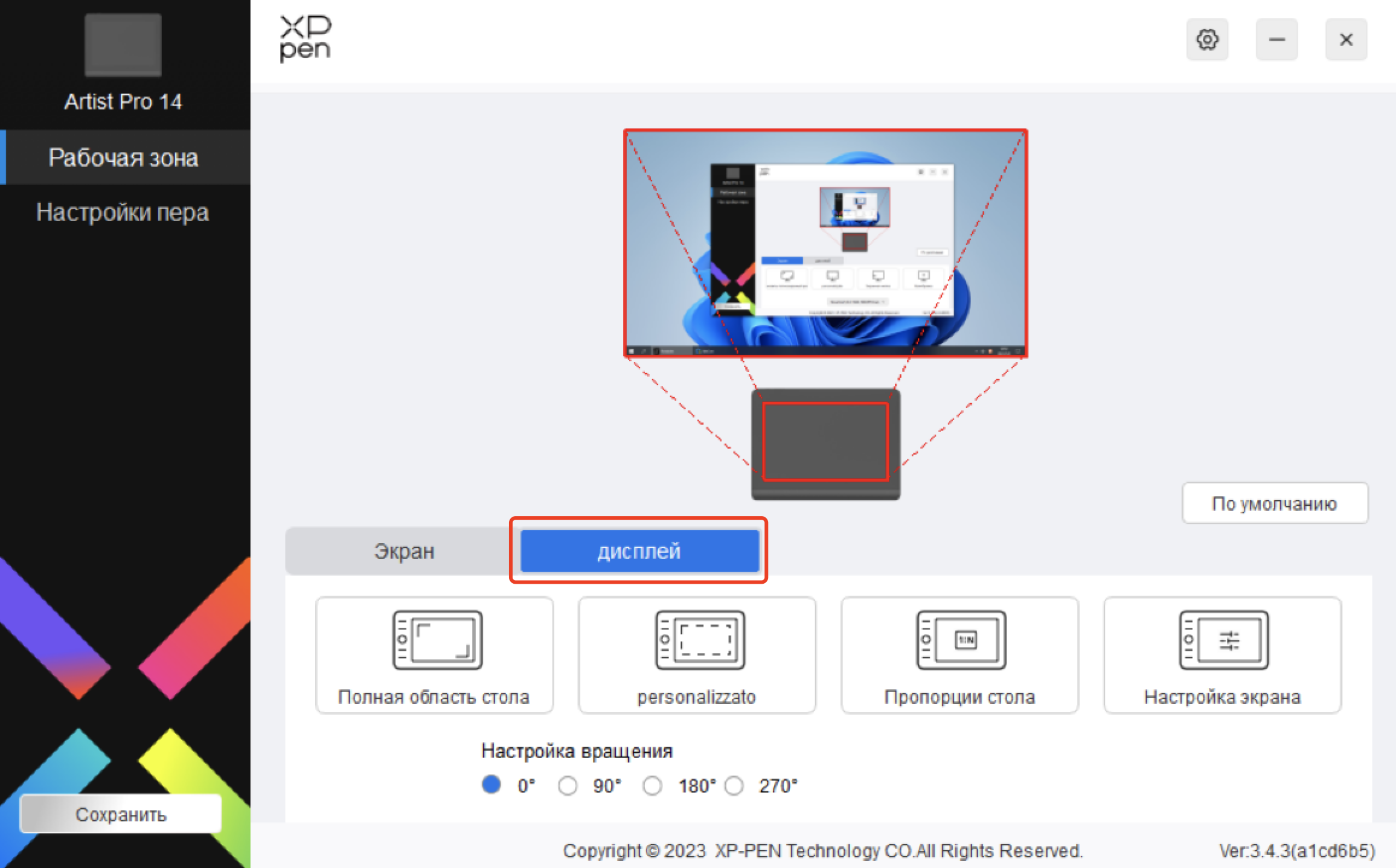

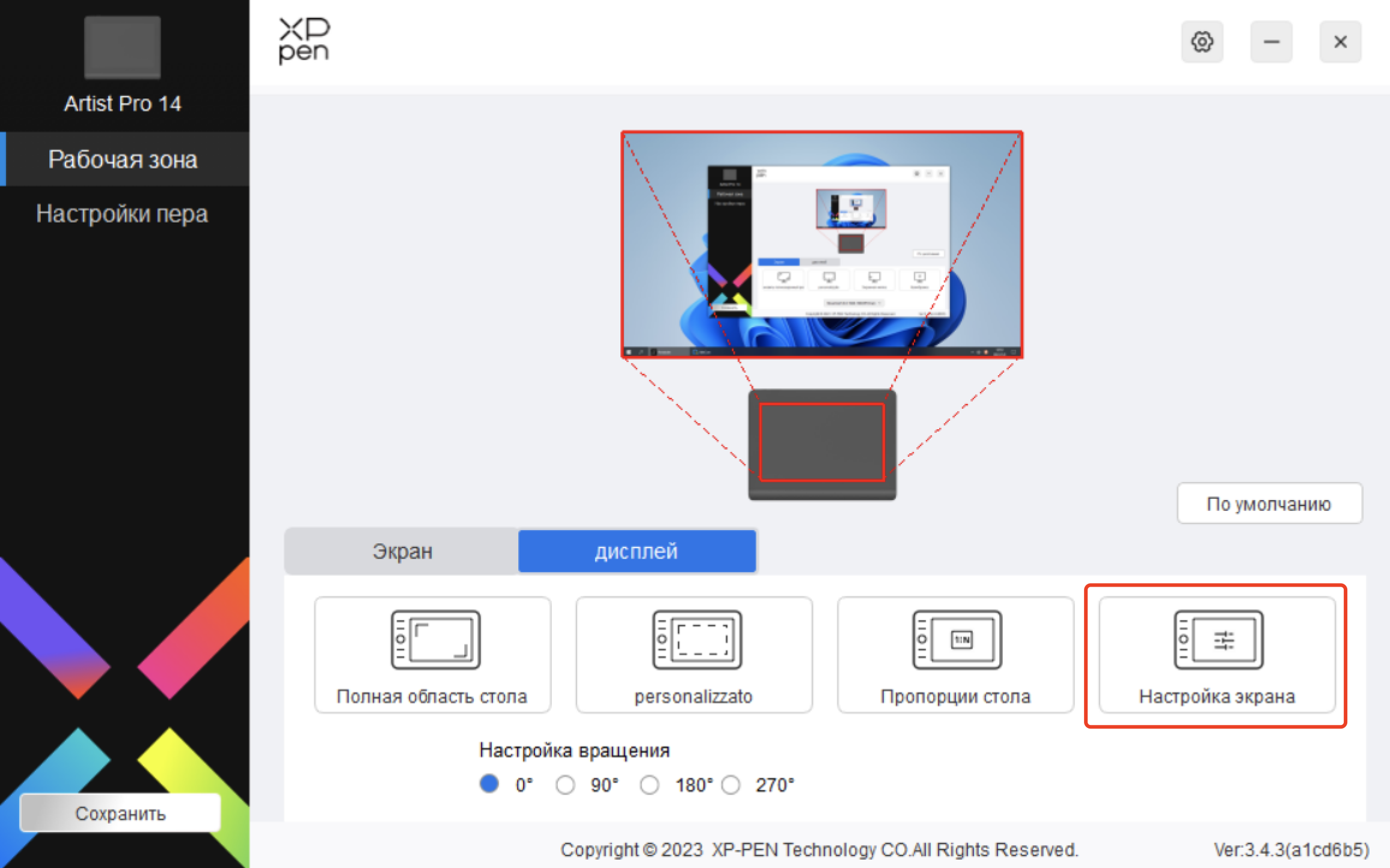

Здесь вы можете задать рабочую зону для текущего устройства. Драйвер позволяет настраивать рабочую зону устройства следующими способами:

1) Полная область: доступна вся рабочая зона устройства.

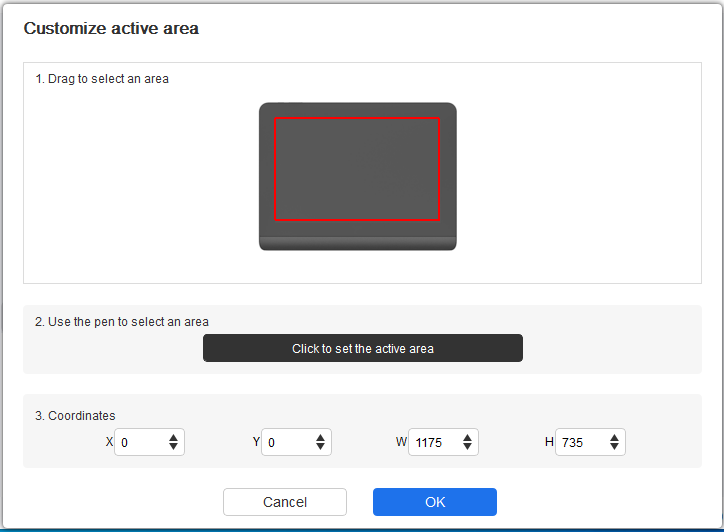

2) Настройка области ручной записи: три способа настройки рабочей зоны.

3)Пропорция: Пропорционально масштабируйте рабочую зону вашего устройства и выбранную область дисплея.

Например: После выбора пропорции, при рисовании круга на устройстве, на экране появится круг, но какая-то часть рабочей зоны может не использоваться. Но если вы не выберете пропорцию и не нарисуете круг, то на экране круг может превратиться в эллипс.

Настройка вращения:

Можно настроить устройство на 0°, 90°, 180° и 270° по часовой стрелке для использования.

Режим работы левой рукой: Поворот на 180°.

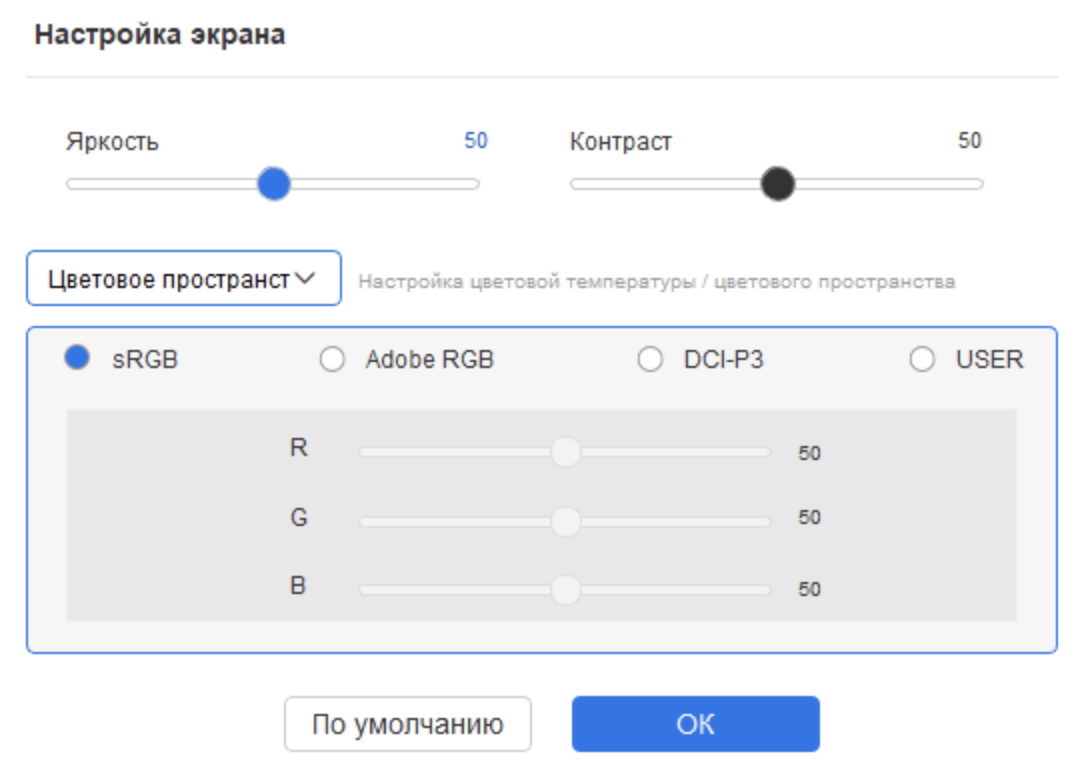

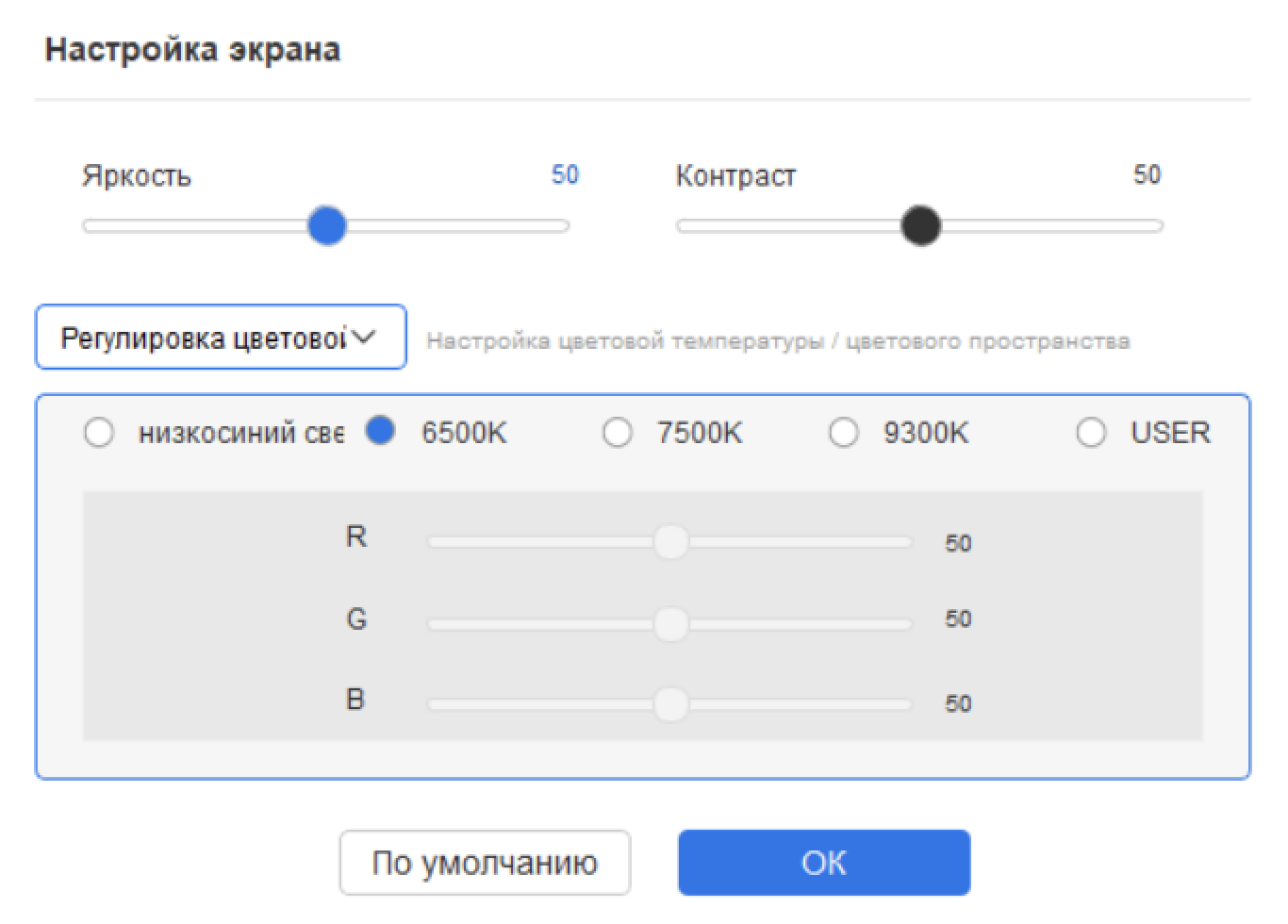

Цветовая температура: Драйвер предоставляет пять режимов: 5000K, 6500K, 7500K, 9300K и USER. В режиме USER цветовую температуру можно отрегулировать с помощью параметров R, G и B.

Яркость, контраст: Переместите переключатель, чтобы отрегулировать яркость и контраст.

Цветовое пространство: Драйвер предоставляет четыре режима: sRGB, Adobe RGB, DCI-P3 и USER. В режиме USER вы можете настроить цветовое пространство, установив значения R, G и B.

При настройке цветовой температуры цветовым пространством по умолчанию является sRGB; при настройке цветового пространства цветовая температура по умолчанию равна 6500K.

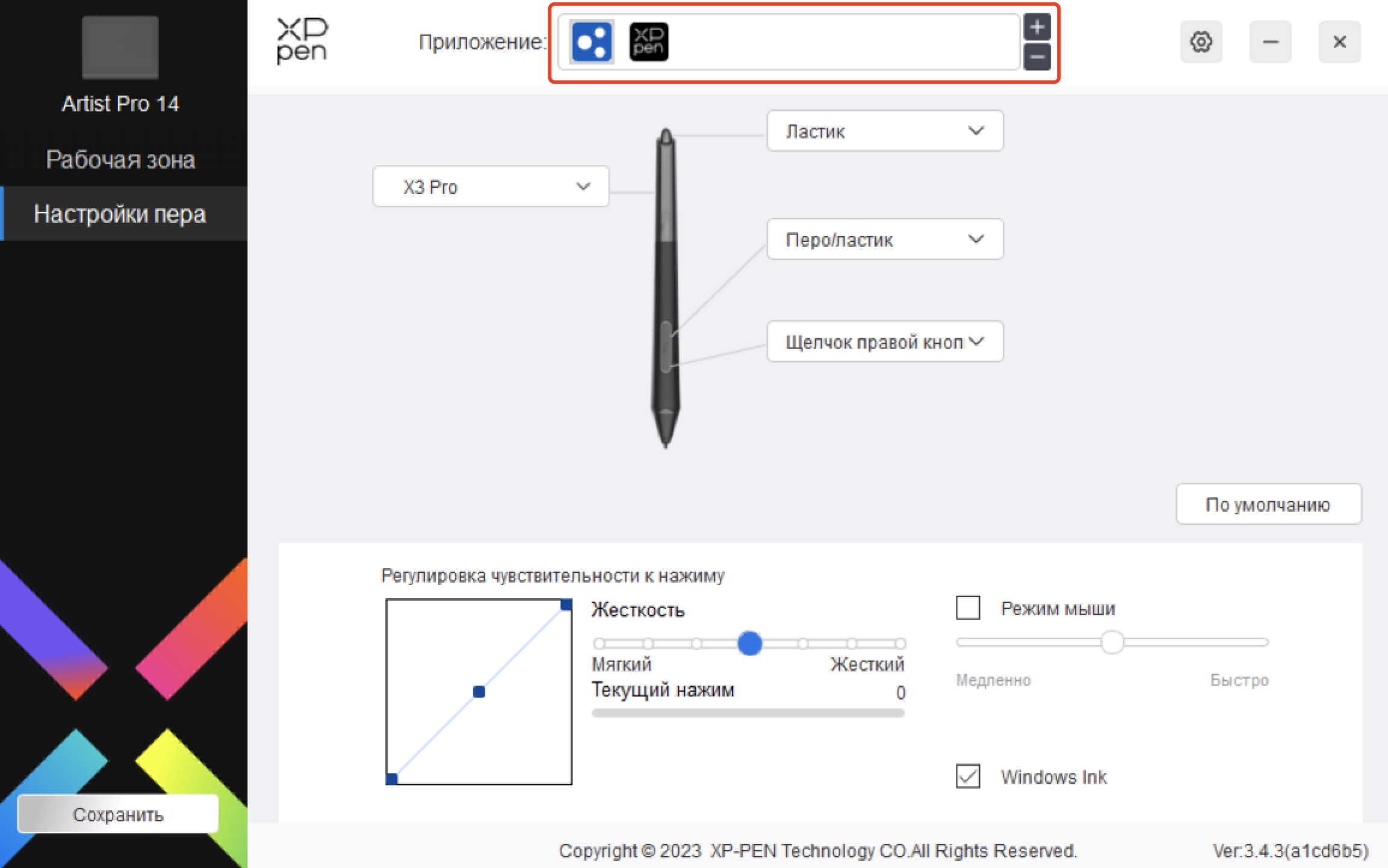

При нахождения стилуса в рабочей зоне, устройство распознает стилус и добавит его в драйвер. При этом, используемый стилус должен быть совместим с устройством.

Драйвер позволяет устанавливать кнопки стилуса, быстрые клавиши в указанном приложении.

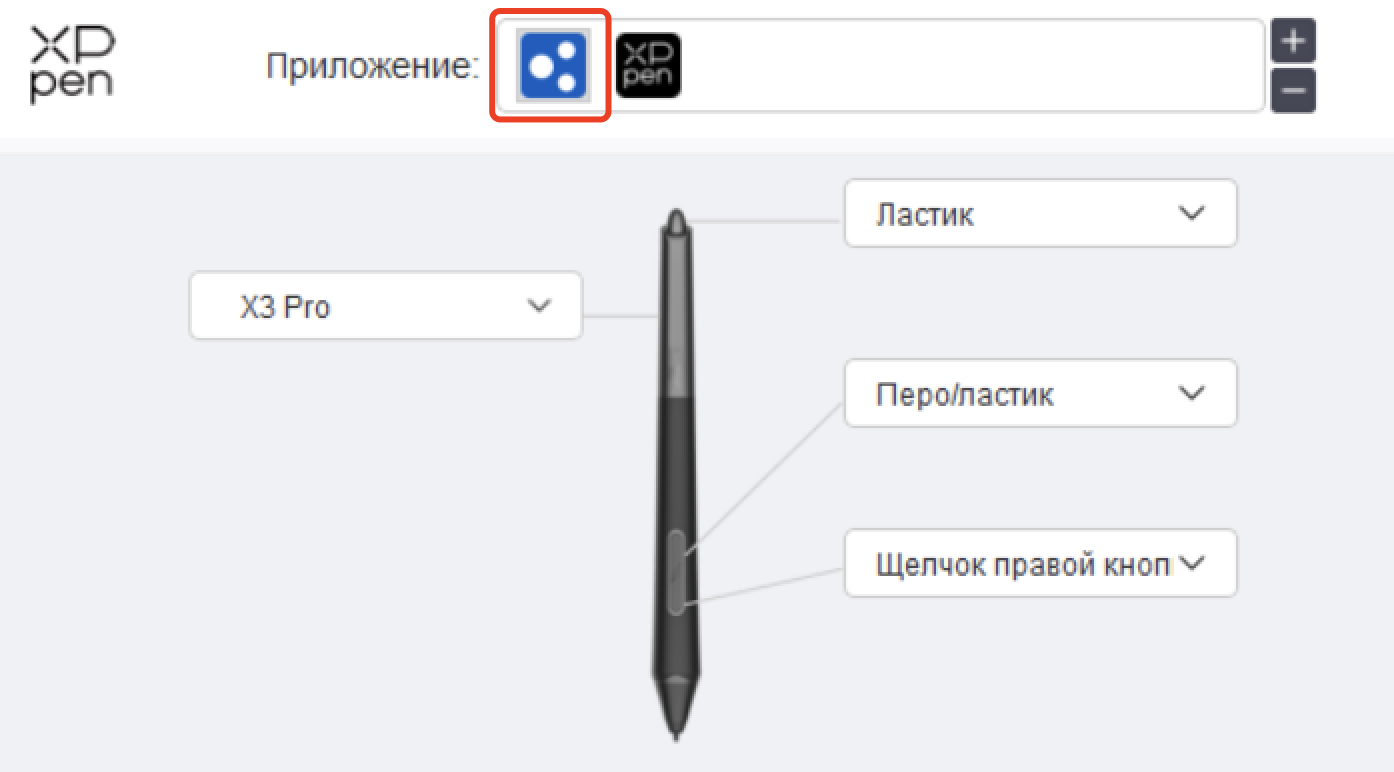

Выберите приложение из списка приложений в верхней части драйвера, отметьте приложение галочкой, а затем настройте его клавиши стилуса, сочетания быстрых клавиш и функции колеса управления/сенсора.

1. Нажмите значок + в правом верхнем углу панели приложений для открытия списка приложений;

2. Выберите приложение для добавления из запущенных приложений или нажмите Обзор, чтобы добавить из установленных приложений;

3. Нажмите "ОК", чтобы добавить выбранное приложение;

4. Выберите добавленное приложение и щелкните значок - в правом верхнем углу панели приложений для удаления приложения.

Например, при выборе приложения и изменении его конфигурации в драйвере, изменение будет действительно только при использовании приложения. При переключении на другое приложение, драйвер распознает его автоматически. Можно добавить до 7 приложений.

Если вы выберете все остальные приложения, это будет применено к другим ненастроенным приложениям.

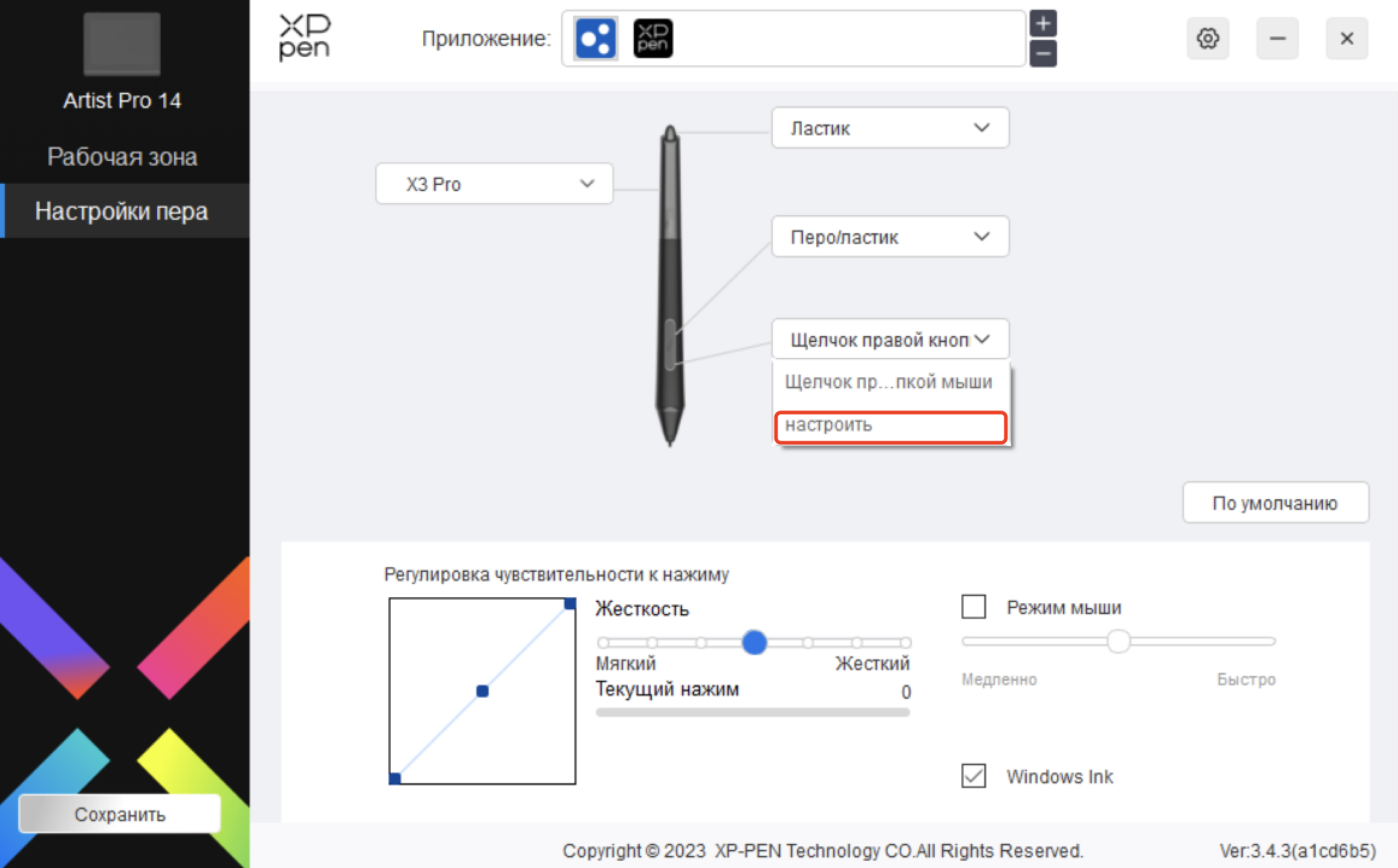

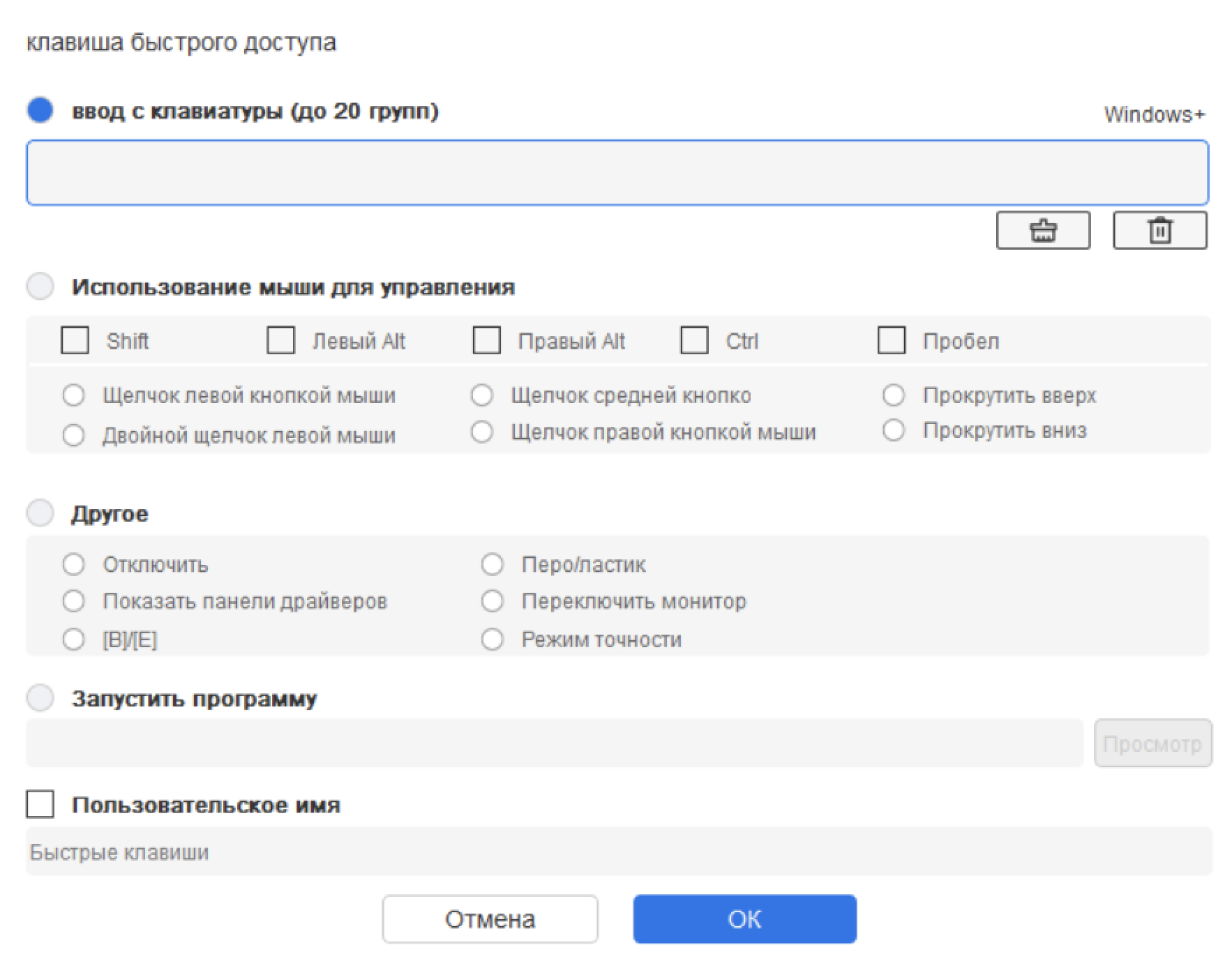

Нажмите "Настроить" в выпадающем меню, чтобы перейти к настройкам сочетания быстрых клавиш и настроить функции клавиш стилуса.

Перед настройкой функций сочетания быстрых клавиш отметьте галочкой любой из параметров в разделе Клавиатура, Использование мыши для управления, Другие и Запустить программу.

Клавиатура:

Вы можете установить сочетание быстрых клавиш, например, установить как “Alt + A” в 3D MAX, чтобы можно было использовать инструмент выравнивания.

Вы можете установить комбинацию из нескольких клавиш, таких как Ctrl+C и Ctrl+V. При нажатии комбинации клавиш, все установленные сочетания быстрых клавиш будут запущены один раз.

Windows (команда): вы можете добавить комбинацию клавиш, содержащую системную клавишу, например: чтобы ввести Win(Cmd)+Shift+3, вы можете нажать Shift+3, при этом драйвер автоматически введет системную клавишу.

Использование мыши для управления:

Вы можете установить использование мыши для управления и комбинацию клавиш клавиатуры. Например, при выборе Shift и Щелчок левой кнопкой мыши, в программном обеспечении, поддерживающем эту комбинацию клавиш, будут включены действия с данным сочетанием клавиш.

Другое:

Режим точности: ограничивает рабочую зону небольшой площадью. Данная функция позволяет вам более точно рисовать в области.

Запустить программу:

Запуск выбранной программы.

Настройка имени:

Вы можете настроить название текущих настроек клавиш.

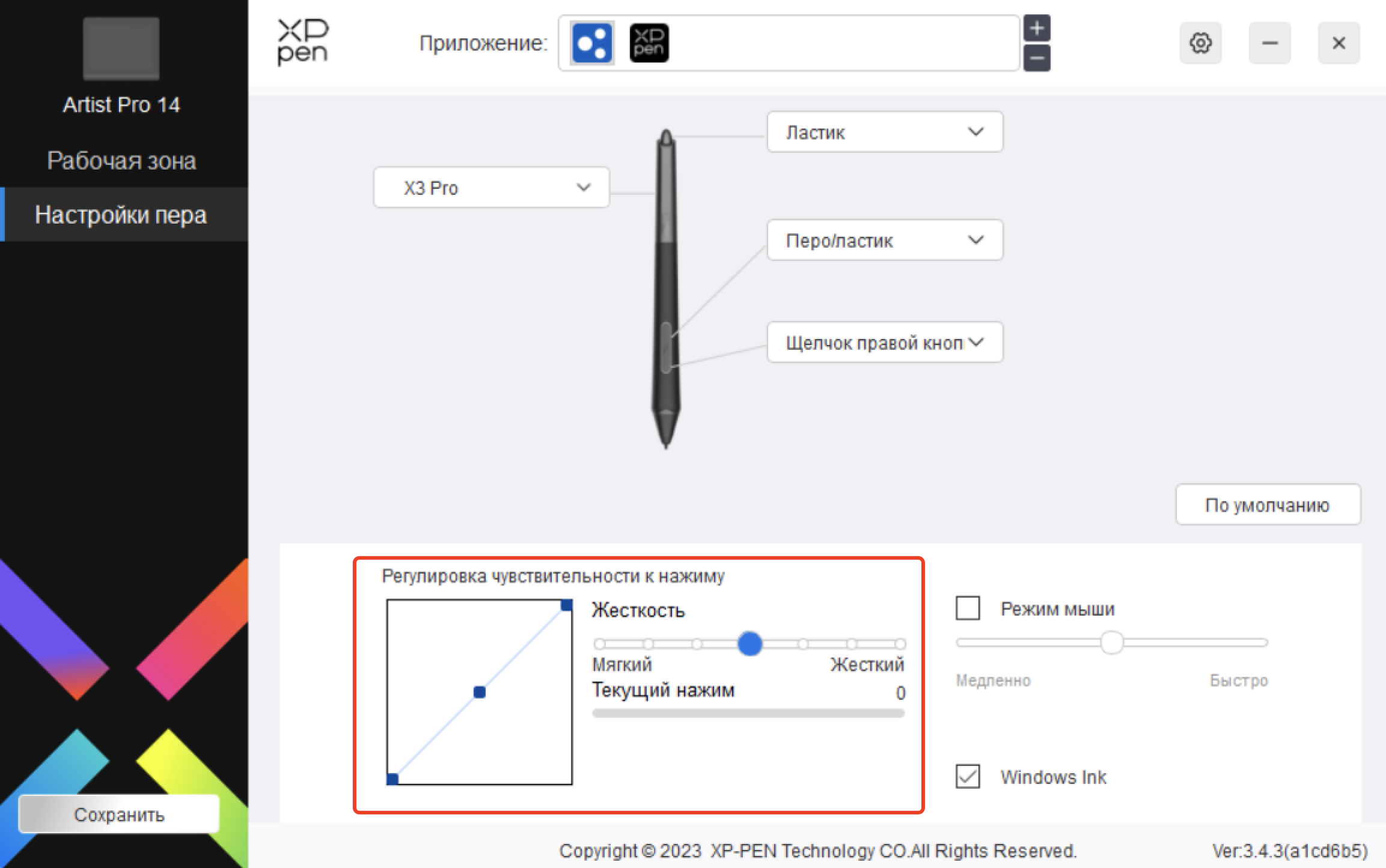

Настройки нажима:

Чувствительность к нажиму можно регулировать, регулируя кривую выходного сигнала и нажим стилуса или перемещая ползунок на индикаторе выполнения.

Текущий нажим позволяет оценить текущее давление вашего стилуса.

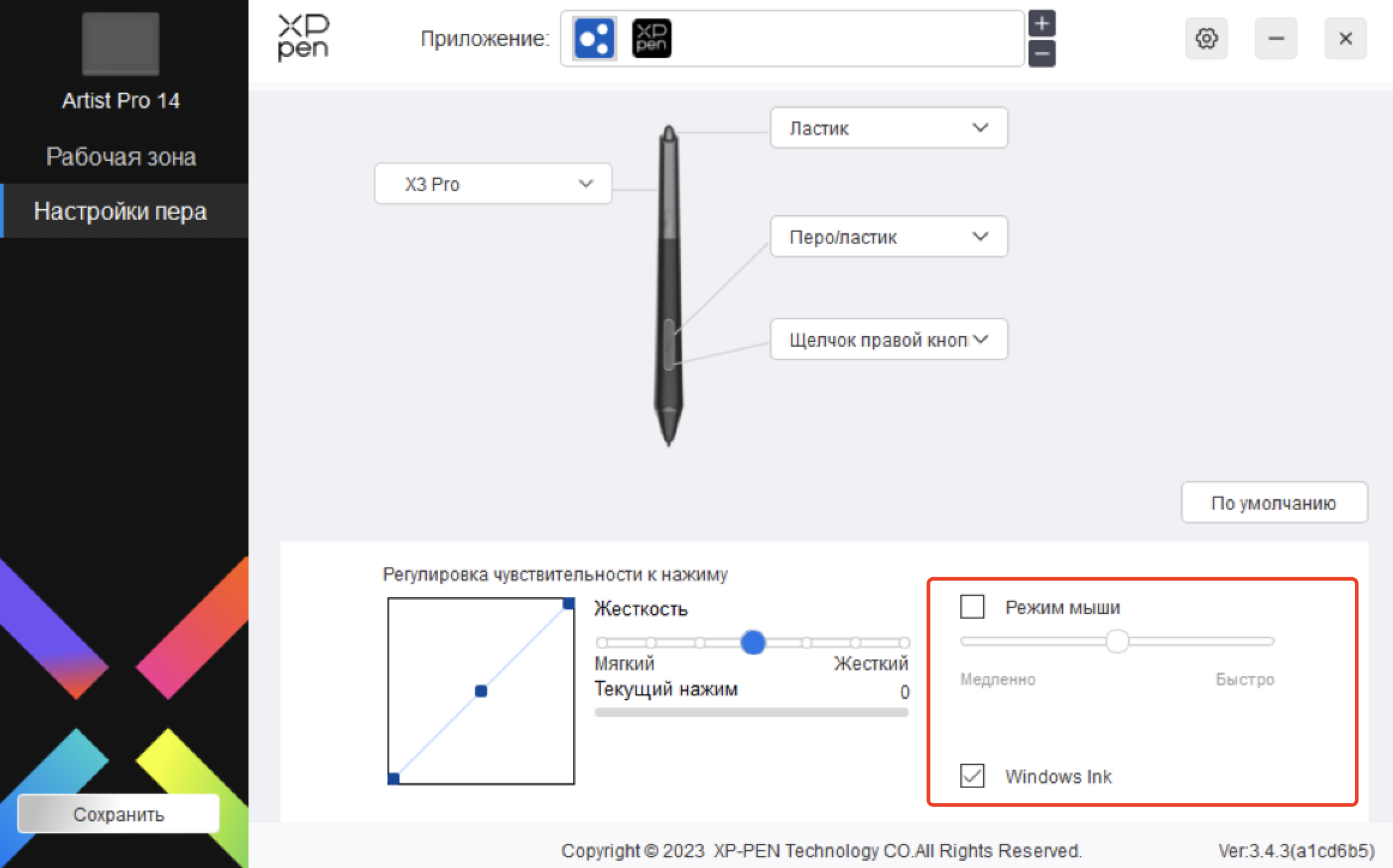

Режим мыши:

При выводе стилуса из рабочей зоны, курсор остается там, где вы его оставили, что похоже на управление мышью. Выберите режим, и вы сможете регулировать скорость перемещения курсора на вашем устройстве. Если вы не выберете этот режим, по умолчанию применяется режим стилуса.

Windows Ink (только для Windows):

Windows поддерживает функцию рукописного ввода. При необходимости использования этой функции в Microsoft Office/Whiteboard или другом программном обеспечении, пожалуйста, не отключайте ее.

Отключение сочетания быстрых клавиш:

Отключение функций и подсказок всех клавиш устройства.

Отключение сообщений:

Когда вы нажимаете клавишу, в нижней части экрана не будет отображаться сообщение для клавиши.

Отключение нажима:

Вы не почувствуете нажим стилуса при использовании стилуса.

Отключение наклона:

Это отключит эффект наклона стилуса.

Конфигурация импорта и экспорта:

Вы можете импортировать/экспортировать конфигурации для сохранения и чтения их настроек. (при необходимости импорта или экспорта измененных функций, сначала нажмите кнопку "Сохранить" в левой части интерфейса драйвера, чтобы сохранить текущую конфигурацию. Данная функция доступна только для одной и той же операционной системы.)

Диагностический инструмент:

В случае возникновения каких-либо проблем при использовании драйвера можно воспользоваться диагностическим инструментом.

Обратная связь:

При возникновении каких-либо вопросов или предложений во время использования драйвера, вы можете оставить нам отзыв при помощи этой страницы.

Приложение

Выполните пользовательскую настройку функций устройства в приложении.

Например, если вы выберете приложение и измените конфигурацию, изменения вступят в силу только при использовании приложения. При переключении между различными приложениями драйвер осуществляет автоматическое распознавание. При выборе первого приложения, оно будет применяться к другим ненастроенным приложениям.

Можно добавить до 7 приложений.

1. Нажмите значок + в правом верхнем углу панели приложений для открытия списка приложений;

2. Выберите приложение для добавления из запущенных приложений или нажмите Обзор, чтобы добавить из установленных приложений;

3. Нажмите "ОК", после чего выбранное приложение будет добавлено в панель приложений.

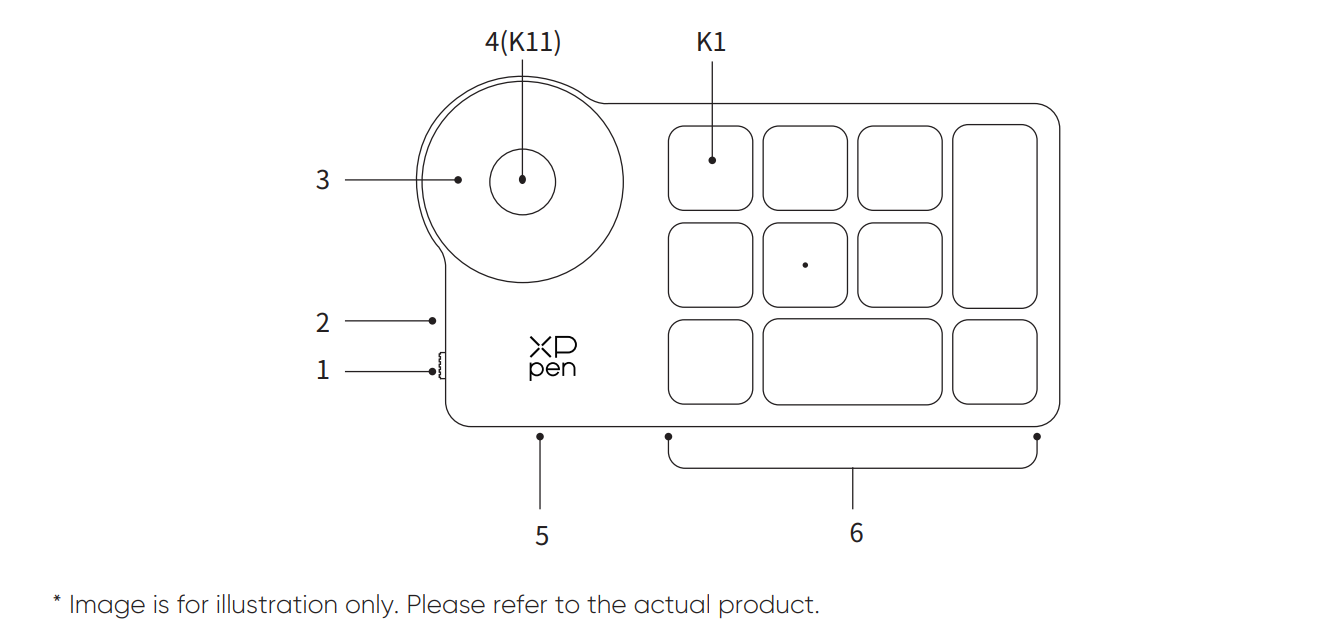

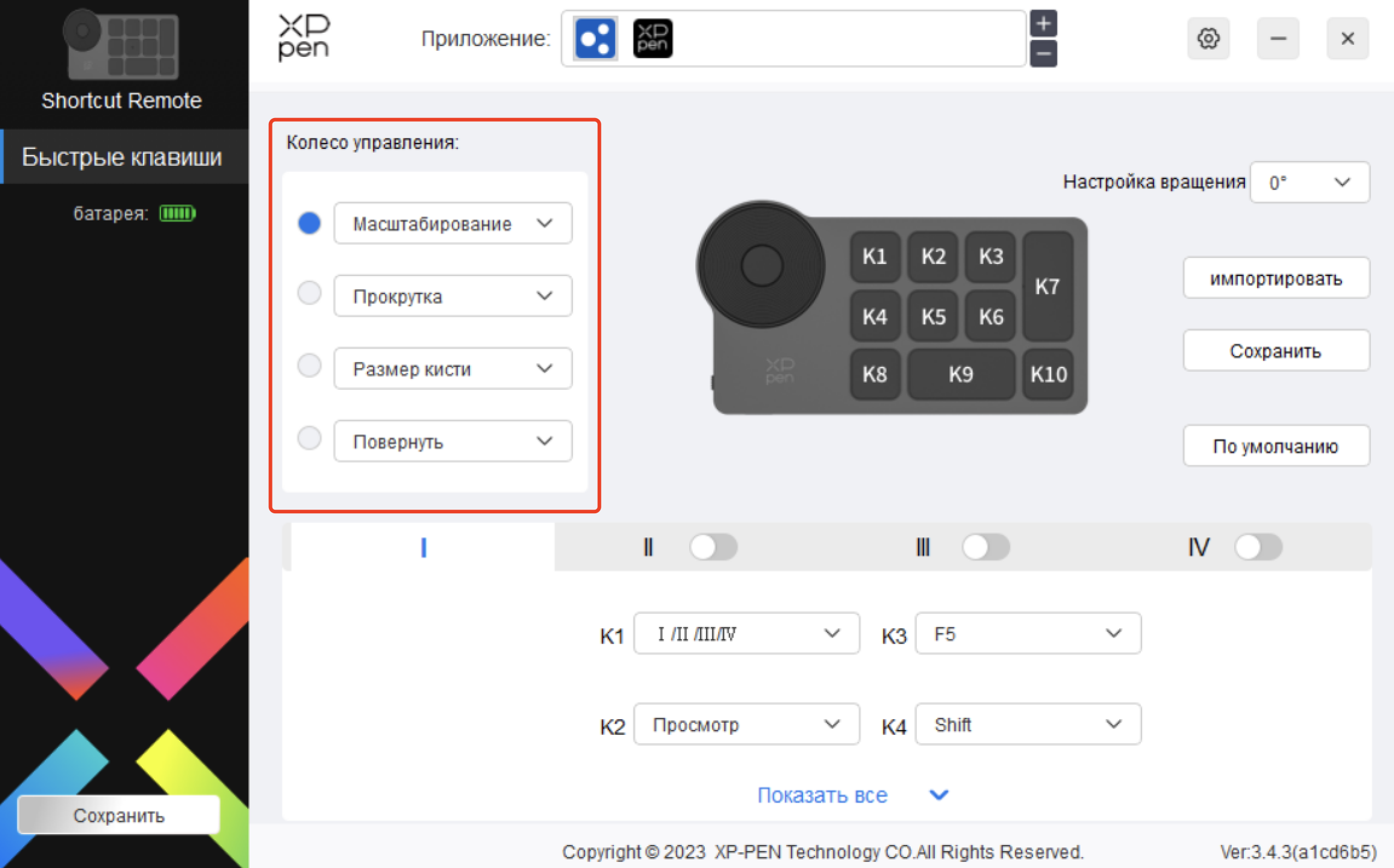

Колесо управления

С помощью кнопки в середине колеса управления вы можете переключаться между функциональными группами колеса управления.

Настроено:

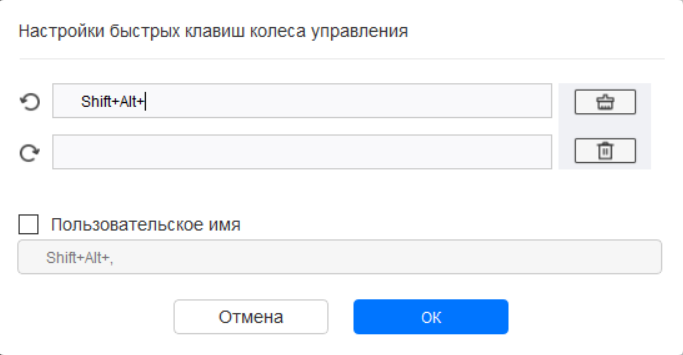

Выберите "Настроено" в выпадающем меню и введите кнопки или комбинации клавиш с клавиатуры, чтобы задать функции колеса управления по часовой стрелке и против часовой стрелки.

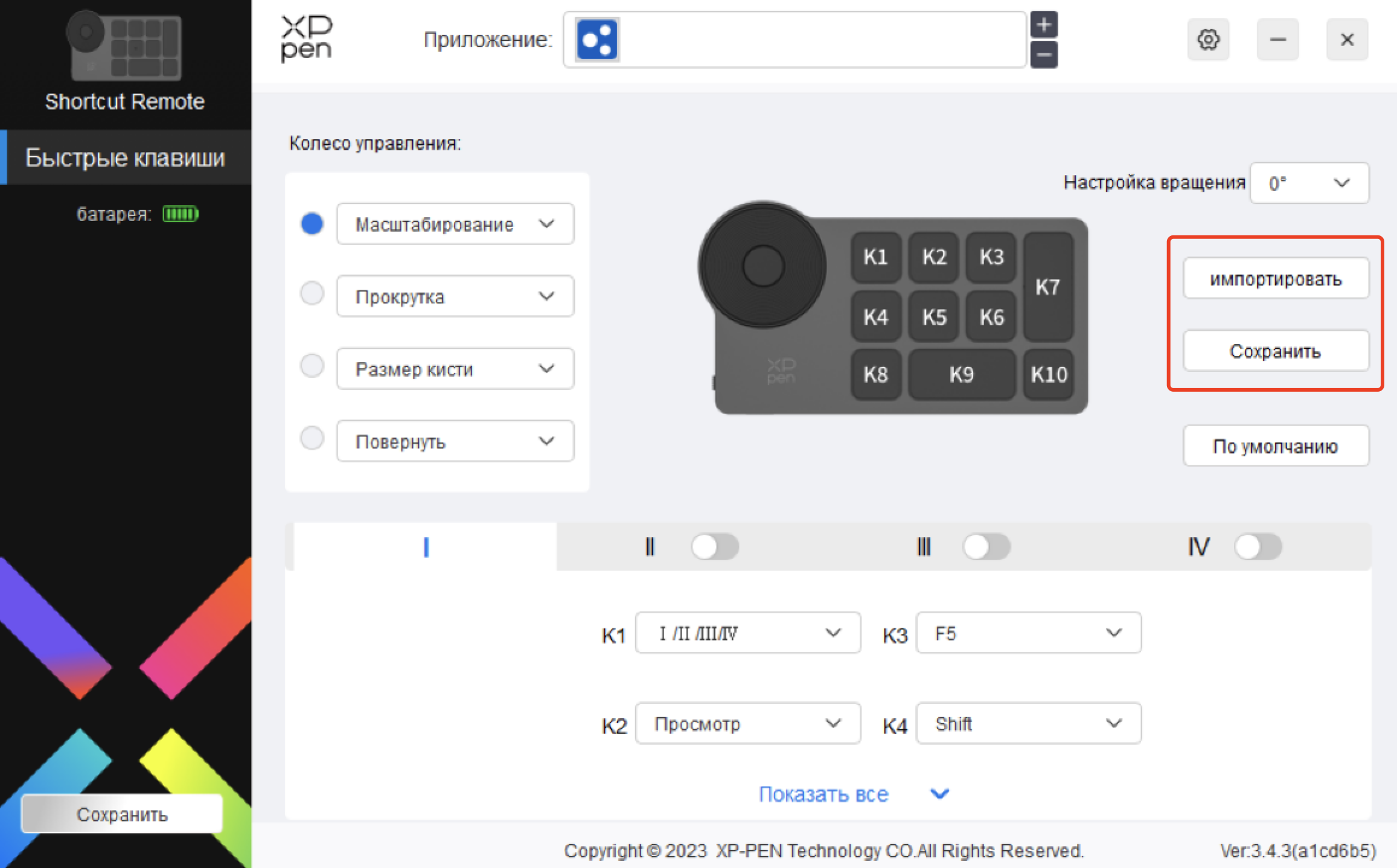

Импорт/ Сохранить

Импорт:

Импортируйте конфигурацию, сохраненную на устройстве, в драйвер для выбранного приложения.

Сохранить:

Сохранение конфигурации в выбранном в данный момент приложении на устройстве.

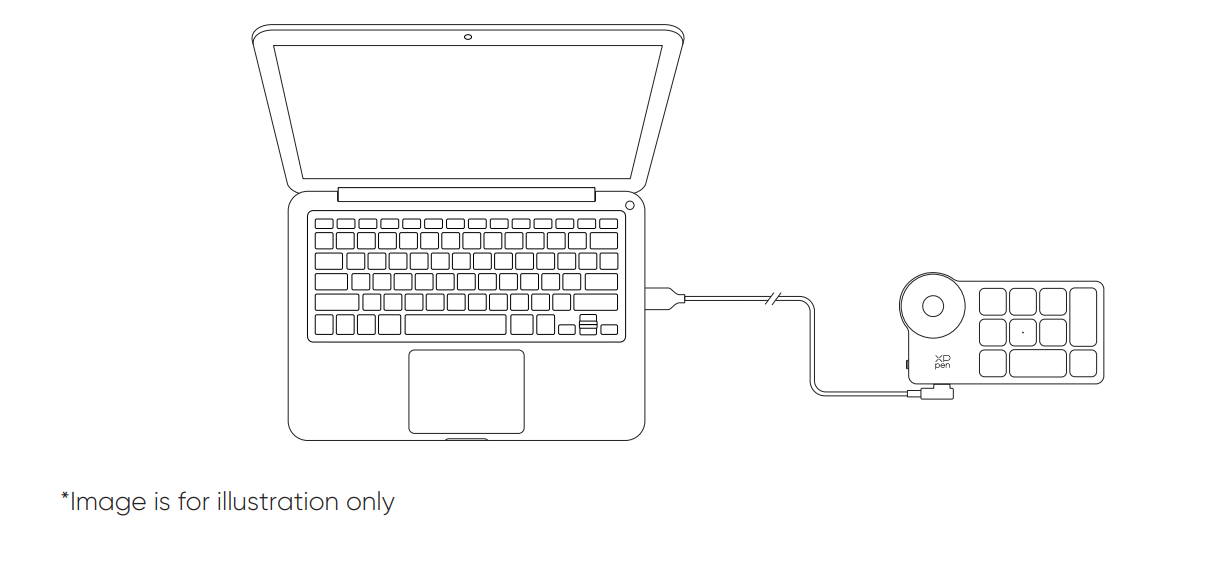

Примечание: пожалуйста, используйте функции "Импорт" и "Сохранить" в случае проводного подключения. Настройки "Импорт" и "Сохранить" не включают информацию поворота и действительны только в одной системе.

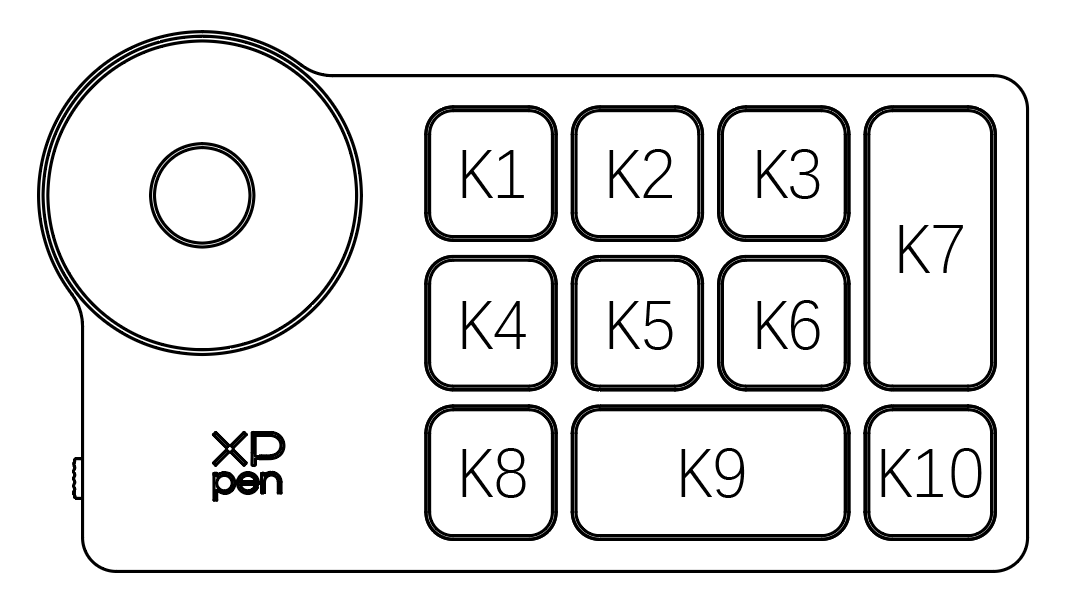

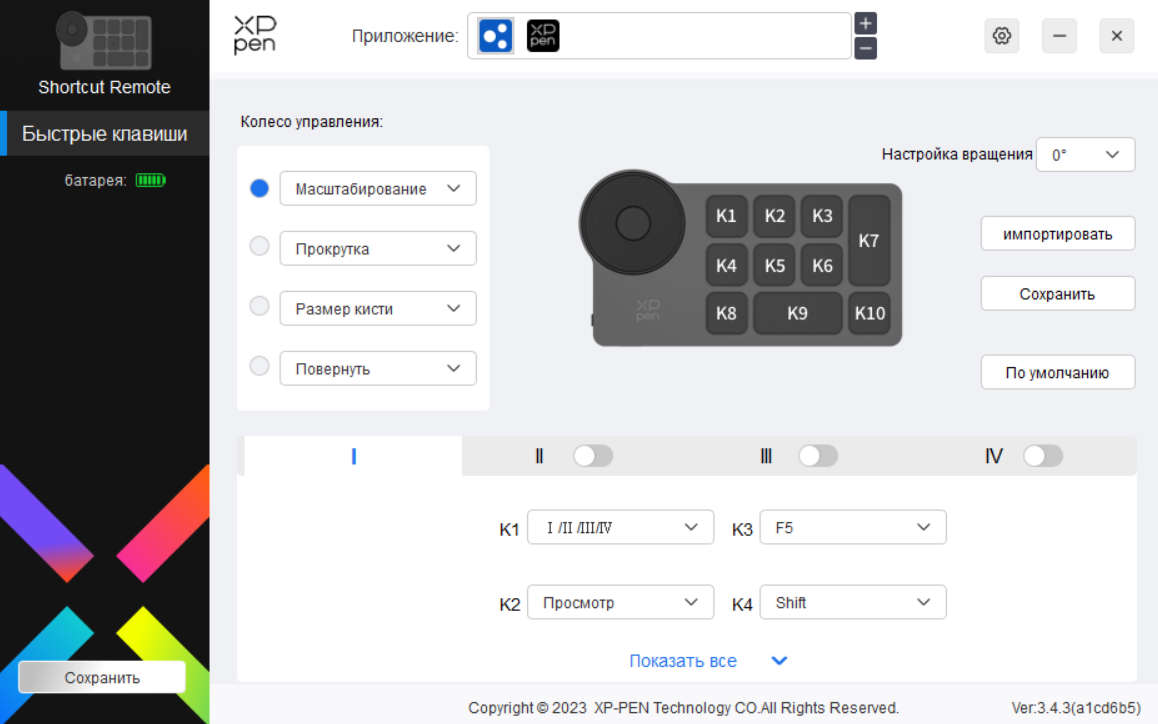

Быстрые клавиши

Драйвер предоставляет четыре группы быстрых клавиш. Первая группа быстрых клавиш используется по умолчанию (не может быть отключена). Каждая группа кнопок может быть пользовательски настроена для различных функций. После включения можно переключаться между включенными группами с помощью "I/II/III/IV" (по умолчанию используется кнопка K1, которую можно настроить как другие кнопки).

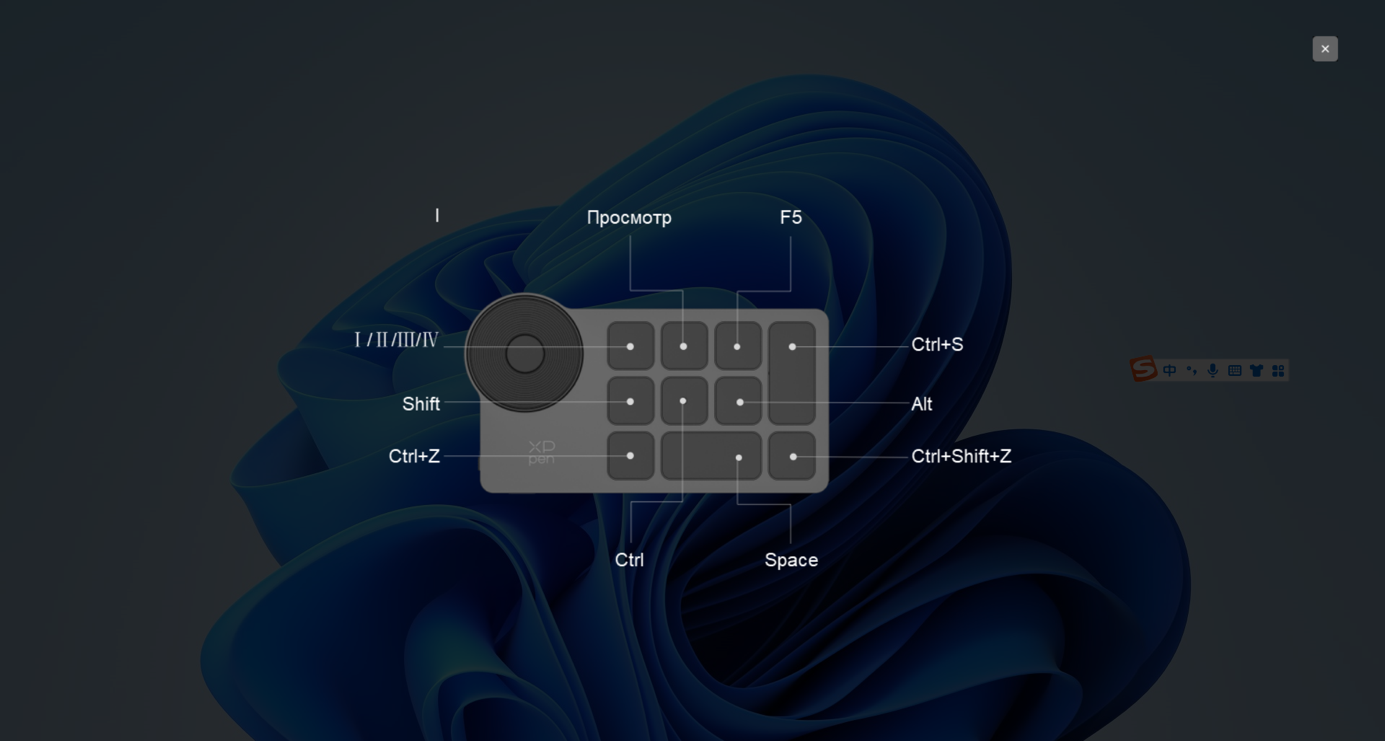

Просмотр

Просмотр используемых функций группы клавиш. Если вы выберете группу клавиш, которая не открыта на драйвере, по умолчанию будет использоваться группа I. Нажмите кнопку закрыть в правом верхнем углу, чтобы закрыть окно.

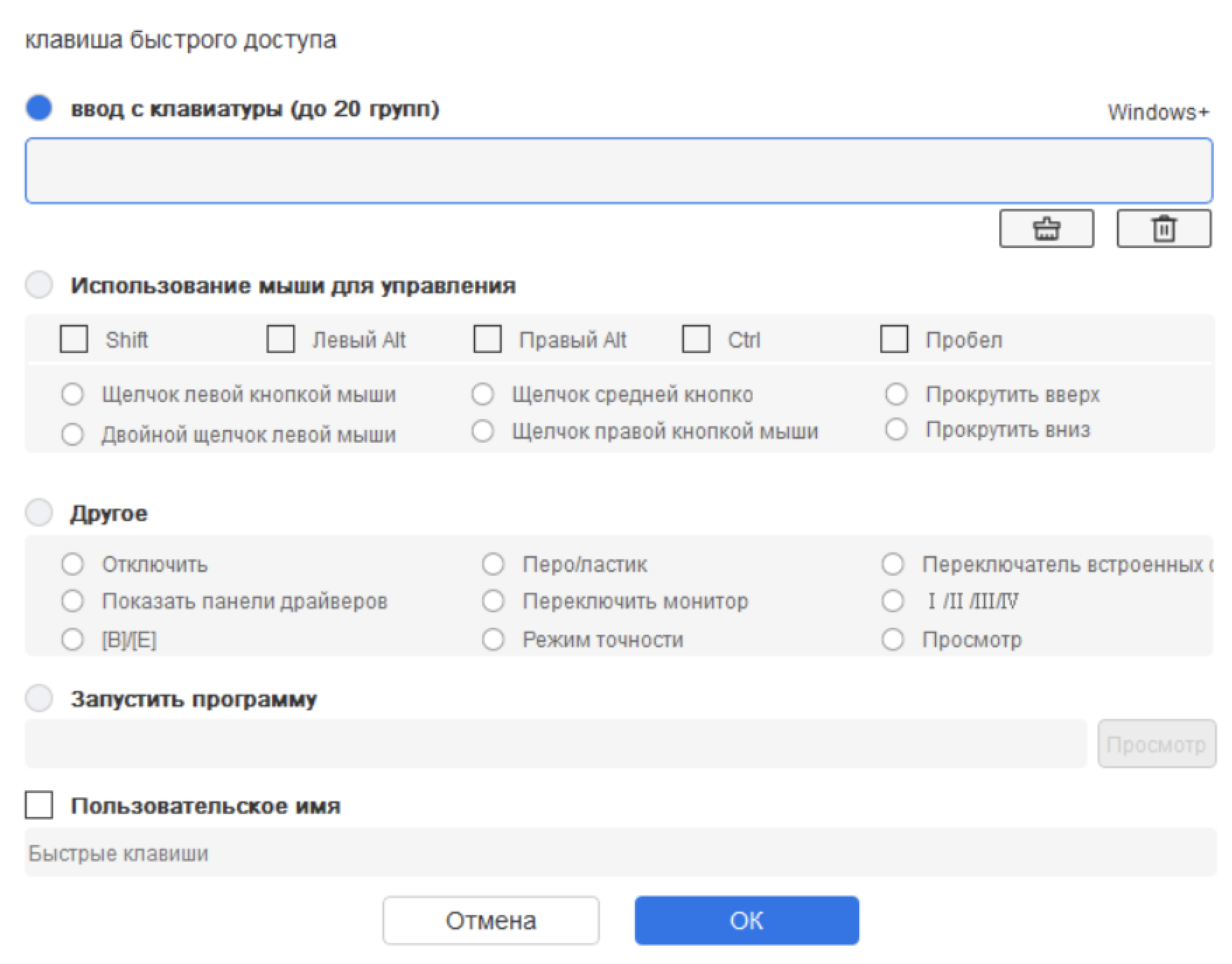

Настроить:

Выберите "Настроить" в выпадающем меню, чтобы настроить функцию каждой кнопки, и выберите "Использование мыши для управления" или "Клавиатура" в "Настроить", чтобы настроить комбинацию клавиш.

Клавиатура:

Установите сочетания клавиш, например, установите значение "Alt + A" в приложении 3D MAX, чтобы использовать инструмент выравнивания.

Можно задать несколько групп быстрых клавиш. Например, введите Ctrl+C, Ctrl+V, и когда вы нажмете клавишу, все функции быстрых клавиш будут запущены один раз.

Windows (команда): Добавьте комбинацию клавиш с системной клавишей. Например, когда вам нужно ввести Win (Cmd) + left, нажмите left, при этом драйвер автоматически выведет системные клавиши.

Использование мыши для управления:

Установите комбинацию клавиш мыши и клавиатуры. При выборе "Shift" и "Щелчок левой кнопкой мыши" действия с сочетанием клавиш могут быть включены в приложении, поддерживающем такие комбинации клавиш.

Другое:

Режим точности: Ограничьте рабочую зону устройства определенной областью. Данная функция может позволяет создавать более подробные работы.

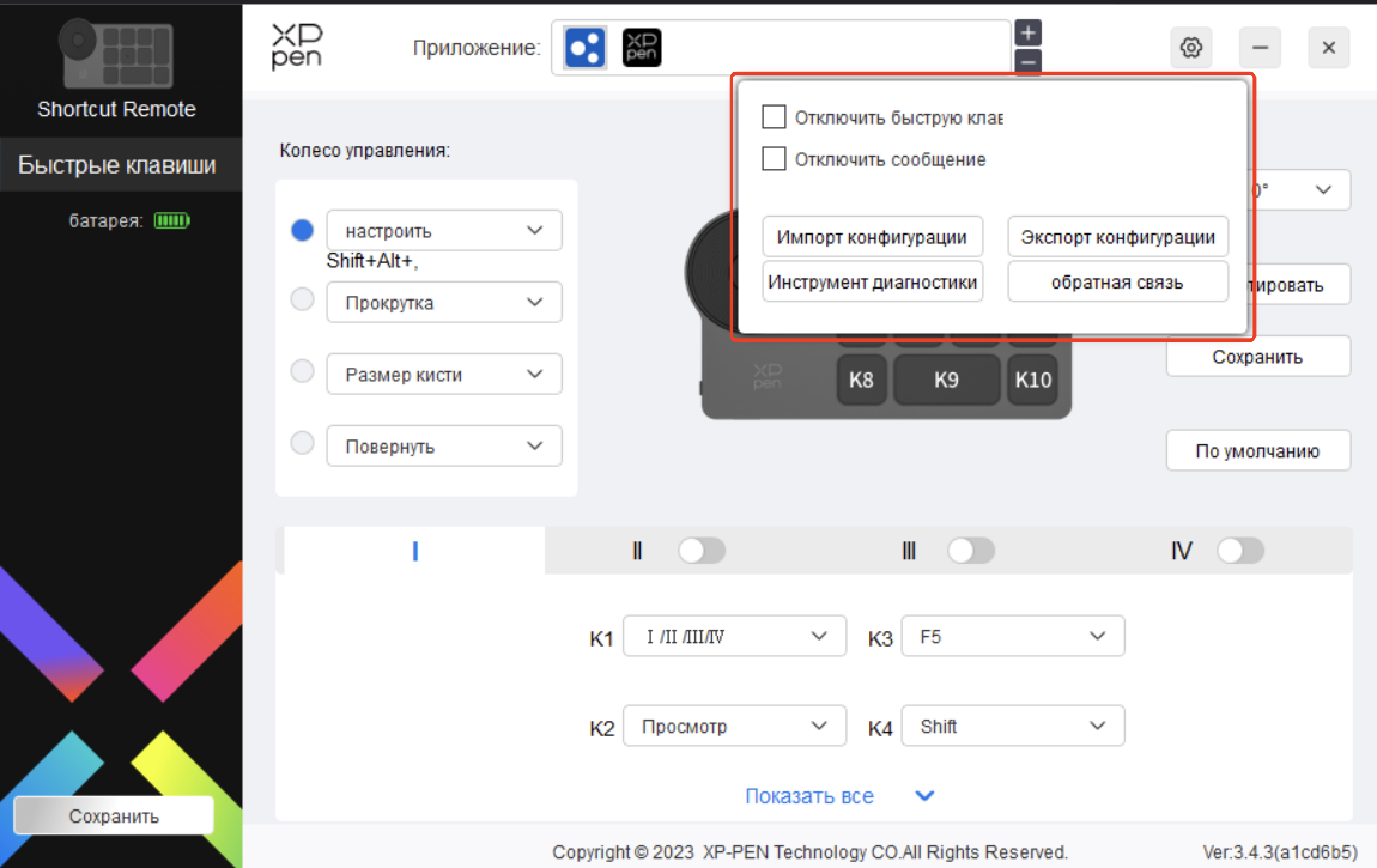

Настройки

Отключение быстрых клавиш:

Закрыть функции всех клавиш на устройстве.

Отключение сообщений:

При нажатии клавиши запрос о состоянии клавиши не будет отображаться в нижней части экрана.

Диагностический инструмент:

В случае возникновения каких-либо проблем при использовании драйвера, вы можете воспользоваться диагностическим инструментом.

Конфигурация импорта и экспорта:

Чтение или сохранение заданного значения заданных функций с помощью конфигурации импорта и экспорта.

Примечание:

При необходимости импорта и экспорта измененных функций, пожалуйста, сначала нажмите кнопку "Сохранить" в левой части интерфейса драйвера, чтобы сохранить конфигурацию.

Windows:

Перейдите в Пуск -> Настройки -> Приложения -> Приложения и функции, найдите "Pentablet", далее щелкните левой кнопкой мыши "Удалить" в соответствии с подсказками.

Mac:

Перейдите в меню Перейти -> Приложения, найдите XPPen Pentablet Pro и нажмите "Удалить PenTablet" в соответствии с подсказками.

Linux:

Deb: Введите команду sudo dpkg -r xp-pen-pentablet и выполните команду;

Rpm: Введите команду sudo rpm -e xp-pen-pentablet и выполните команду;

Tag.gz: Распакуйте файл. введите команду sudo. Перетащите файл install.sh в окно и выполните команду.
